Kia Stonic: Motormechanik / Motorblock

Kia Stonic (YB) Reparaturanleitung / Motormechanik / Motorblock

Bauteile und bauteile-Übersicht

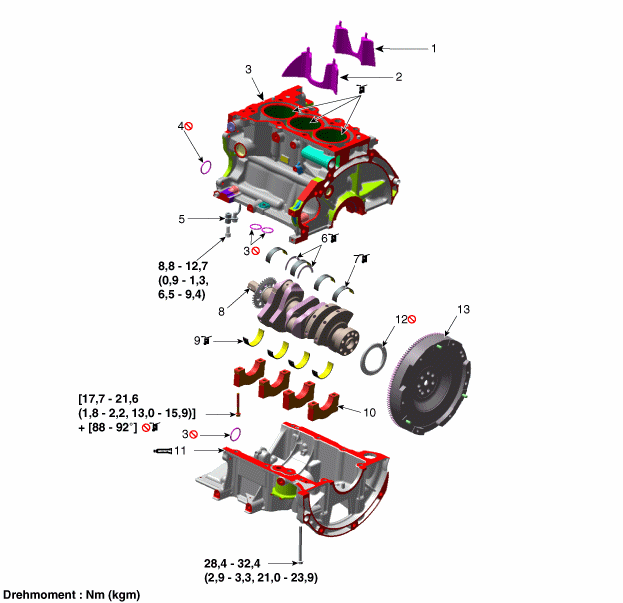

BAUTEILE-ÜBERSICHT

1. Kühlmittelmanteleinsatz
2. Kühlmittelummantelungseinsatz-Einlass
3. Motorblock
4. O-ring
5. Öldüse
6. Drucklager
7. Oberes Kurbelwellen-Hauptlager
8. Kurbelwelle
9. Unteres Kurbelwellen-Hauptlager
10. Kurbelwellen-Hauptlagerdeckel
11. Leiterrahmen
12. Hinterer Radial-Dichtring
13. Schwungscheibe

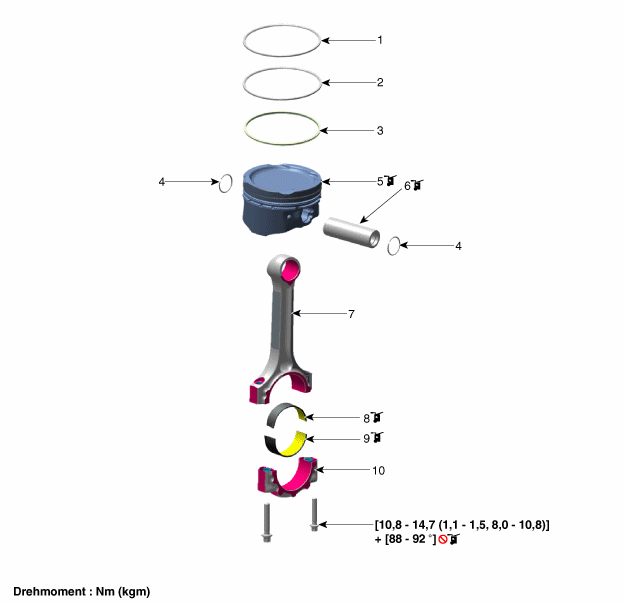

1. Kolbenring (Nr. 1)
2. Kolbenring (Nr. 2)
3. Ölabstreifring
4. Sicherungsring
5. Kolben

6. Kolbenbolzen
7. Pleuelstange
8. Oberes Pleuellager
9. Unteres Pleuellager
10. Pleuellagerdeckel
