Kia Stonic: Schaltgetriebesystem / Leerlaufschalter

Kia Stonic (YB) Reparaturanleitung / Schaltgetriebesystem / Schaltgetriebesystem / Leerlaufschalter

Technische daten
Technische Daten

Pos.
Spezifizierte Stellung
Typ
EIN → AUS
BETRIEBSBEDINGUNG
Leerlauf
Betriebsspannung
10 V - 15 V
Betriebstemperatur
-30 °C bis 100 °C

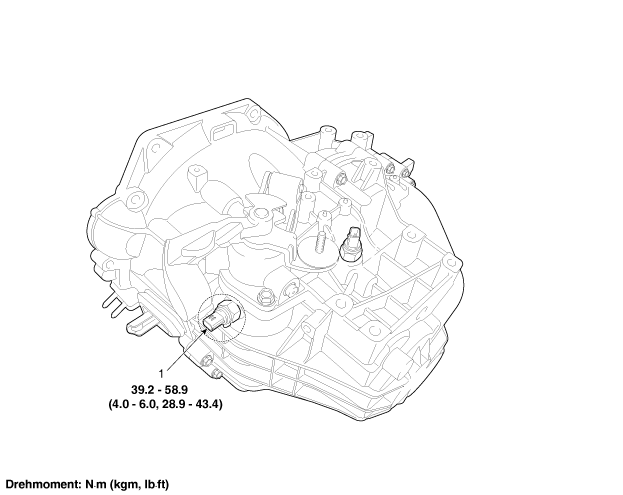

Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT

1. Neutralschalter

Beschreibung und bedienung
Beschreibung

Das Neutralschaltersignal wird im Neutralzustand an das ECM übertragen.

Das Signal wird bei einem Gangwechsel blockiert.

Wenn das Signal blockiert wird, steuert das ECM den Kennfeldwert der Kraftstoffeinspritzmenge für den 1. Gang, sodass das Fahrzeug ordnungsgemäß starten kann.

Reparaturverfahren
PRÜFUNG
1.

Luftfiltereinheit ausbauen.

(Siehe Motormechanik - "Luftfilter)

2.

Stecker (A) des Neutralschalters abklemmen.

3.

Auf Durchgang zwischen Strom- und Signalklemme prüfen.

Ausbau
1.

Luftfiltereinheit ausbauen.

(Siehe Motormechanik - "Luftfilter)

2.

Stecker (A) des Neutralschalters abklemmen.

3.

Den Neutralschalter (A) ausbauen.

Anzugsdrehmoment.

39,2 ~ 58,9 Nm (4,0 ~ 6,0 kgm)

Einbau
1.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Der Neutraschalter muss durch einen neuen ersetzt werden. (Nicht wiederverwenden.)
