Kia Stonic: Stoßfänger hinten / Hinterer Stoßfänger

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Stoßfänger hinten / Hinterer Stoßfänger

Bauteile und bauteile-Übersicht

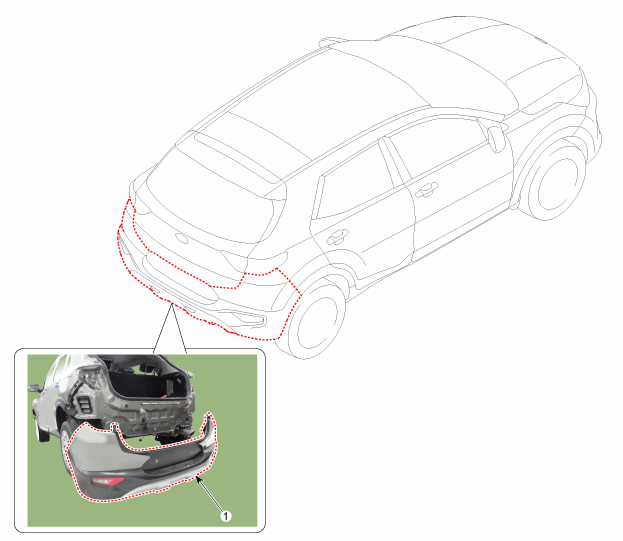

BAUTEILE-ÜBERSICHT

1. Hintere Stoßfängerabdeckung


Reparaturverfahren
AUS- UND EINBAU


Handschuhe anziehen, um die Hände zu schützen.



Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

Verkleidung und Bleche nicht beschädigen.

1.

Befestigungsschrauben lösen, dann hintere Kombileuchte (A) ausbauen.

2.

Wetterfeste Dichtung (A) entfernen.

3.

Steckverbinder (A) der hinteren Kombileuchte abziehen.

4.

Oberen Befestigungsclip des hinteren Stoßfängers lösen.

5.

Befestigungsschraube lösen, dann hintere Stoßfängerseite entfernen.

6.

Befestigungsclip des Hinterradkastens (A) entfernen.

7.

Befestigungsmuttern und -clips lösen, dann untere seitliche Abdeckung des hinteren Stoßfängers entfernen.

8.

Kabelsteckverbinder (A) des hinteren Stoßfängers abziehen.

9.

Befestigungsschrauben lösen.

(LINKS)

(RECHTS)

10.

Hinteren Stoßfänger (A) abnehmen.

11.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Steckerverbindung prüfen

Beschädigte Clips auswechseln.
