Kia Stonic: Heckklappe / Heckklappenklinke

Kia Stonic (YB) Reparaturanleitung / Rücksitz / Heckklappe / Heckklappenklinke

Bauteile und bauteile-Übersicht

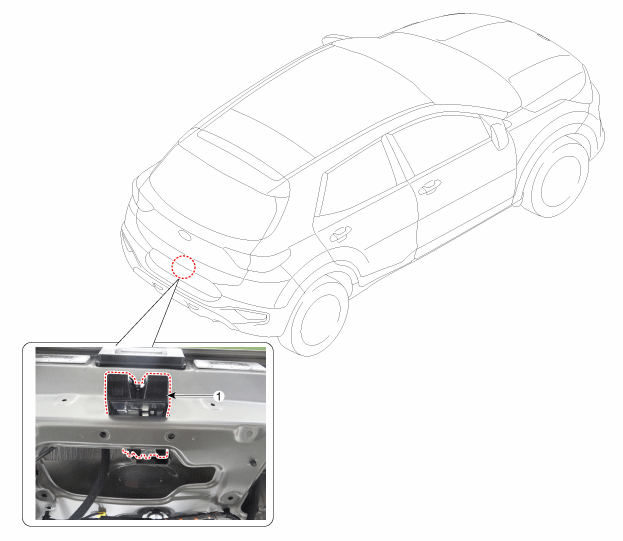

BAUTEILE-ÜBERSICHT

1. Heckklappenschloss

Reparaturverfahren
AUS- UND EINBAU


Handschuhe anziehen, um die Hände zu schützen.



Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

Verkleidung und Bleche nicht beschädigen.

1.

Heckklappenverkleidung abbauen.

(Siehe Heckklappe - "Heckklappenverkleidung")

2.

Stecker (A) der Heckklappenverriegelung abklemmen.

3.

Heckklappenverriegelung (B) nach Lösen der Befestigungsschrauben (A) entfernen.

Anzugsdrehmoment:

6,9 - 10,8 Nm (0,7 - 1,1 kgm)

4.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Verriegelung/Entriegelung und Öffnung/Schließung der Heckklappe überprüfen.

Heckklappe ausrichten

Sicherstellen, dass die Steckverbinder richtig angeschlossen sind.
