Kia Stonic: Vordersitz / Äußerer Vordersitzbezug

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Vordersitz / Äußerer Vordersitzbezug

Bauteile und bauteile-Übersicht

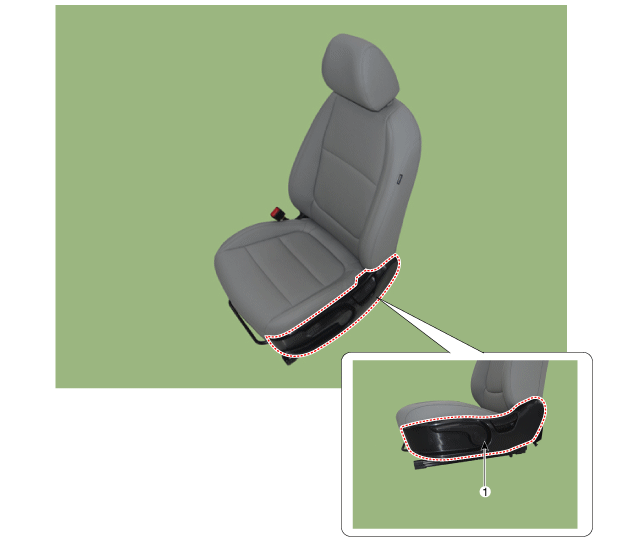

BAUTEILE-ÜBERSICHT

1. Äußerer Vordersitzbezug

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Vordersitz ausbauen. (Siehe Vordersitz - "Vordersitzeinheit")

Schraube lösen und Lehnenverstellhebel (A) entfernen.

•	Den äußeren Vordersitzbezug entsprechend der zugehörigen Vorgehensweise und in der korrekten Richtung entfernen.

•	Beim Entfernen der Abdeckung darauf achten, dass die Montagehalterung und der Haken nicht beschädigt werden.

3.	Höhenverstellhebelkappe (A) entfernen.

4.	Höhenverstellhebel (A) entfernen.

5.	Befestigungsschrauben lösen, dann äußeren Vordersitzbezug (A) entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Verriegelung/Entriegelung und Öffnung/Schließung der Tankklappe überprüfen.

•	Beschädigte Clips auswechseln.
