Kia Stonic (YB): Vordersitz / Vordersitz

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Vordersitz / Vordersitz

Bauteile und bauteile-Übersicht

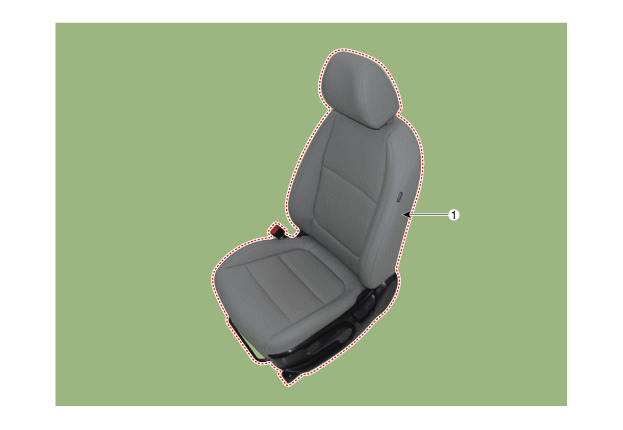

BAUTEILE-ÜBERSICHT

1. Vordersitz

Reparaturverfahren

AUS- UND EINBAU

Befestigungsschrauben (A) des Vordersitzes lösen.

Anzugsdrehmoment:

44,1 ~ 58,8 Nm (4,5 ~ 6,0 Kgm)

(Vorne)

2.	Airbag-Steckverbinder (A), Steckverbinder (B) von Sitzheizung und elektrisch verstellbarem Sitz, Steckverbinder (C) des Vordersitzgurtschlosses und Sitzheizungssteckverbinder (D) abziehen. [Fahrer] [Beifahrer]

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

INSTALLATIONSVERFAHREN FÜR SITZBEFESTIGUNGSSCHRAUBEN

•	Sitz in die hinterste Stellung bringen. Befestigung an beiden Seiten überprüfen und vordere Befestigungsschraube provisorisch anziehen.

•	Sitz in die vorderste Stellung bringen. Befestigung an beiden Seiten überprüfen und hintere Montageschraube vollständig anziehen.

•	Sitz in die hinterste Stellung bringen. Sicherstellen, dass die vordere Befestigungsschraube vollständig angezogen ist.

•	Freie Beweglichkeit des Sitzes in beide Richtungen und korrekte Befestigung aller Teile überprüfen.
