Kia Stonic: Fensterheber / Fensterheberschalter

Kia Stonic (YB) Reparaturanleitung / Elektrisch verchromter Innenrückspiegel / Fensterheber / Fensterheberschalter

Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT

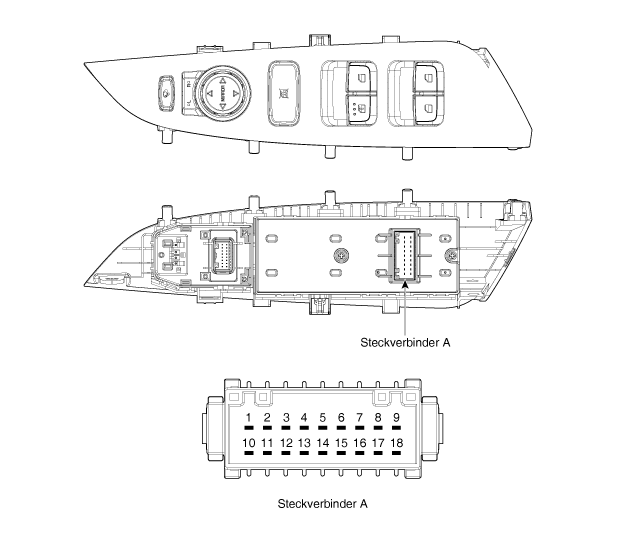

FAHRERFENSTERHEBERSCHALTER

BELEGUNG DER STECKERKLEMMEN

[Sicherheitsfensterheber Fahrerseite vorne/hinten - Autom. Schließen/Öffnen]

(Linkslenkung)

Nr.
Beschreibung
Nr.
Beschreibung
1
Fensterheber vorne rechts (Schließen)
10
Fensterheber hinten rechts (Schließen)
2
-
11
Elektrischer Fensterheber rechts hinten "down"
3
Fensterheber vorne rechts (Öffnen)
12
Battery (+)_RH
4
-
13
Schlussleuchte
5
Fensterverriegelungsschalter links
14
Fensterheber-Verriegelungsschalter rechts
6
Fensterheberhauptmodul, Fahrerseite (Schließen/Öffnen)
15
Elektrischer Fensterheber hinten links "up"
7
-
16
Elektrischer Fensterheber hinten links "down"
8
Masse
17
-
9
-
18
Battery (+)_LH

(Rechtslenkung)

Nr.
Beschreibung
Nr.
Beschreibung
1
-
10
Fensterheber hinten rechts (Schließen)
2
-
11
Elektrischer Fensterheber rechts hinten "down"
3
-
12
Battery (+)_RH
4
-
13
Schlussleuchte
5
Fensterverriegelungsschalter links
14
Fensterheber-Verriegelungsschalter rechts
6
Fensterheberhauptmodul, Fahrerseite (Schließen/Öffnen)
15
Elektrischer Fensterheber hinten links "up"
7
Fensterheber vorne links (Schließen)
16
Elektrischer Fensterheber hinten links "down"
8
Masse
17
-
9
Fensterheber vorne links (Öffnen)
18
Battery (+)_LH

[Sicherheitsfensterheber Fahrerseite vorne - Autom. Schließen/Öffnen]

(Linkslenkung)

Nr.
Beschreibung
Nr.
Beschreibung
1
Fensterheber vorne rechts (Schließen)
10
-
2
-
11
-
3
Fensterheber vorne rechts (Öffnen)
12
Battery (+)_RH
4
-
13
Schlussleuchte
5
-
14
-
6
Fensterheberhauptmodul, Fahrerseite (Schließen/Öffnen)
15
-
7
-
16
-
8
Masse
17
-
9
-
18
-

(Rechtslenkung)

Nr.
Beschreibung
Nr.
Beschreibung
1
-
10
-
2
-
11
-
3
-
12
-
4
-
13
Schlussleuchte
5
-
14
-
6
Fensterheberhauptmodul, Fahrerseite (Schließen/Öffnen)
15
-
7
Fensterheber vorne links (Schließen)
16
-
8
Masse
17
-
9
Fensterheber vorne links (Öffnen)
18
Battery (+)_LH

[Autom. Öffnen vorne / hinten]

(Linkslenkung)

Nr.
Beschreibung
Nr.
Beschreibung
1
Fensterheber vorne rechts (Schließen)
10
Fensterheber hinten rechts (Schließen)
2
-
11
Elektrischer Fensterheber rechts hinten "down"
3
Fensterheber vorne rechts (Öffnen)
12
Battery (+)_RH
4
-
13
Schlussleuchte
5
Fensterverriegelungsschalter links
14
Fensterheber-Verriegelungsschalter rechts
6
-
15
Elektrischer Fensterheber hinten links "up"
7
Fensterheber vorne links (Schließen)
16
Elektrischer Fensterheber hinten links "down"
8
Masse
17
-
9
Fensterheber vorne links (Öffnen)
18
Battery (+)_LH

(Rechtslenkung)

Nr.
Beschreibung
Nr.
Beschreibung
1
Fensterheber vorne rechts (Schließen)
10
Fensterheber hinten rechts (Schließen)
2
-
11
Elektrischer Fensterheber rechts hinten "down"
3
Fensterheber vorne rechts (Öffnen)
12
Battery (+)_RH
4
-
13
Schlussleuchte
5
Fensterverriegelungsschalter links
14
Fensterheber-Verriegelungsschalter rechts
6
-
15
Elektrischer Fensterheber hinten links "up"
7
Fensterheber vorne links (Schließen)
16
Elektrischer Fensterheber hinten links "down"
8
Masse
17
-
9
Fensterheber vorne links (Öffnen)
18
Battery (+)_LH

[Autom. Öffnen vorne]

(Linkslenkung)

Nr.
Beschreibung
Nr.
Beschreibung
1
Fensterheber vorne rechts (Schließen)
10
-
2
-
11
-
3
Fensterheber vorne rechts (Öffnen)
12
Battery (+)_RH
4
-
13
Schlussleuchte
5
-
14
-
6
-
15
-
7
Fensterheber vorne links (Schließen)
16
-
8
Masse
17
-
9
Fensterheber vorne links (Öffnen)
18
Battery (+)_LH

(Rechtslenkung)

Nr.
Beschreibung
Nr.
Beschreibung
1
Fensterheber vorne rechts (Schließen)
10
-
2
-
11
-
3
Fensterheber vorne rechts (Öffnen)
12
Battery (+)_RH
4
-
13
Schlussleuchte
5
-
14
-
6
-
15
-
7
Fensterheber vorne links (Schließen)
16
-
8
Masse
17
-
9
Fensterheber vorne links (Öffnen)
18
Battery (+)_LH

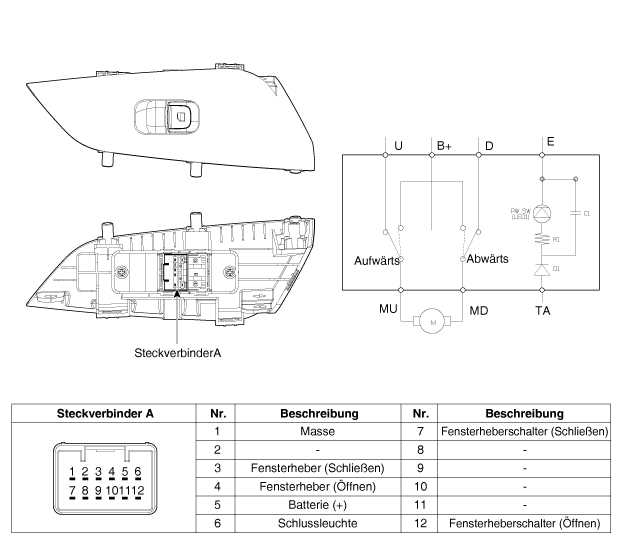

BEIFAHRERFENSTERHEBERSCHALTER

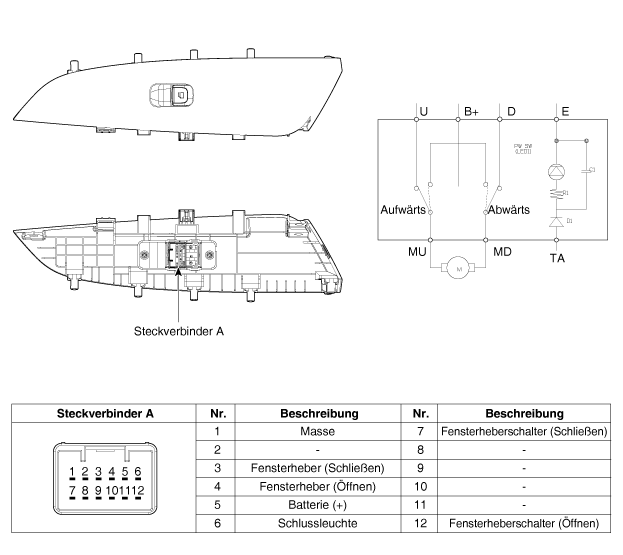

Hinterer Fensterheberschalter

Reparaturverfahren
Ausbau


Zum Ausbau Schraubendreher oder Abzieher mit Klebeband umwickeln, damit keine Komponenten beschädigt werden.

Zum Entfernen der Innenverkleidungsteile ein Ausbauwerkzeug aus Kunststoff verwenden, um die Oberflächen nicht zu beschädigen.

Vorsichtig mit der Verkleidung beim Aus-/Einbau und bei Lagerung umgehen, da die Verkleidung durch Schmiermittel und Öl verschmutzt werden kann.

FAHRERFENSTERHEBERSCHALTER

1.

Batteriemassekabel abklemmen.

2.

Linke Vordertürverkleidung abbauen.

(Siehe Karosserie - "Vordertürverkleidung")

3.

Fensterheberschalter (A) durch Herausziehen beider Enden der Schalterhalter (B) entfernen.

BEIFAHRERFENSTERHEBERSCHALTER

1.

Batteriemassekabel abklemmen.

2.

Rechte Vordere Türverkleidung abbauen.

(Siehe Karosserie - "Vordertürverkleidung")

3.

Befestigungsschrauben lösen und Fensterheberschalter (A) ausbauen.

Hinterer Fensterheberschalter

1.

Batteriemassekabel abklemmen.

2.

Hintere Türverkleidung abbauen.

(Siehe Karosserie - "Hintertürverkleidung")

3.

Befestigungsschrauben lösen und Fensterheberschalter (A) ausbauen.

Einbau

FAHRERFENSTERHEBERSCHALTER

1.

Den Fensterheberschalter auf der Fahrerseite einbauen.

2.

Steckverbinder anschließen und Vordertürverkleidung anbringen.

3.

Minuspol (-) der Batterie anschließen.

BEIFAHRERFENSTERHEBERSCHALTER

1.

Den Fensterheberschalter auf der Beifahrerseite einbauen.

2.

Steckverbinder anschließen und Vordertürverkleidung anbringen.

3.

Minuspol (-) der Batterie anschließen.

Hinterer Fensterheberschalter

1.

Hinteren Fensterheberschalter einbauen.

2.

Steckverbinder anschließen und Hintertürverkleidung anbringen.

3.

Minuspol (-) der Batterie anschließen.

PRÜFUNG

FAHRERFENSTERHEBERSCHALTER

1.

Batteriemassekabel abklemmen.

2.

Linke Vordertürverkleidung abbauen.

3.

Steckverbinder des Fensterheberschalters aus der Türverkleidung ausbauen.

4.

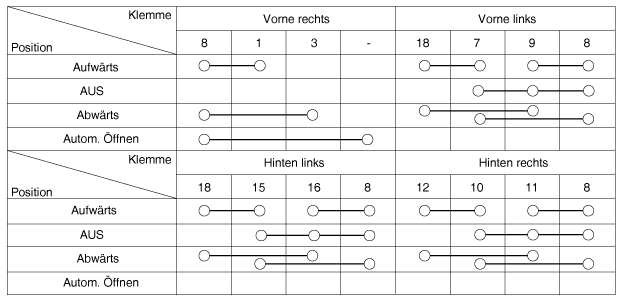

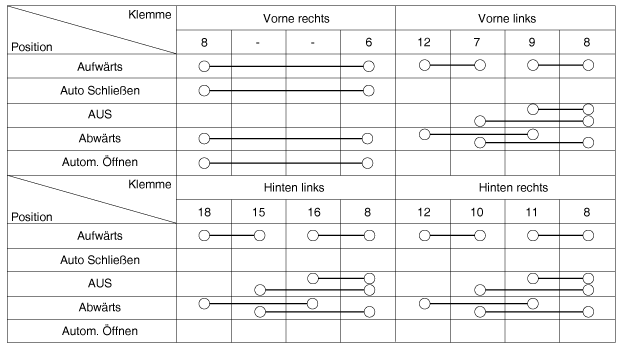

In den einzelnen Schalterstellungen gemäß der folgenden Tabelle auf Durchgang zwischen den Klemmen prüfen. Wenn der Stromdurchgang nicht vorschriftsgemäß ist, den Schalter ersetzen.

[Sicherheitsfensterheber Fahrerseite vorne/hinten - Autom. Schließen/Öffnen]

(Linkslenkung)

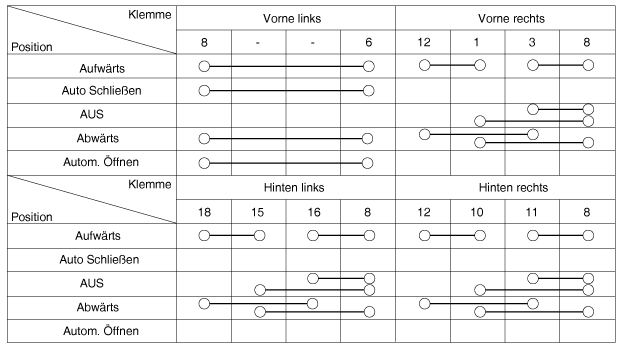

(Rechtslenkung)

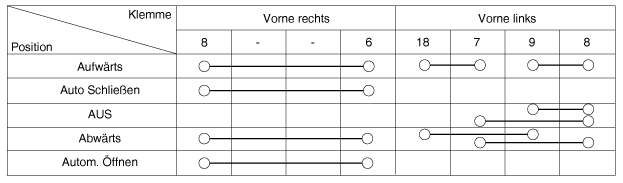

[Sicherheitsfensterheber Fahrerseite vorne - Autom. Schließen/Öffnen]

(Linkslenkung)

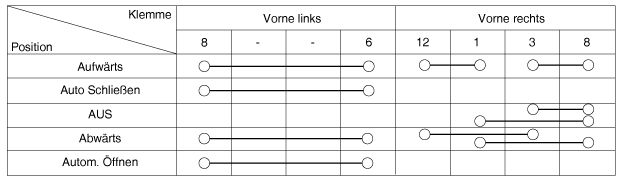

(Rechtslenkung)

[Autom. Öffnen vorne / hinten]

(Linkslenkung)

(Rechtslenkung)

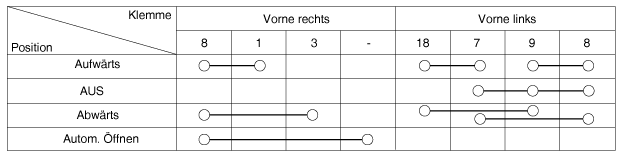

[Autom. Öffnen vorne]

(Linkslenkung)

(Rechtslenkung)

Fensterheberschalter Beifahrer/hinten

1.

Batteriemassekabel abklemmen.

2.

Rechte Vordere Türverkleidung abbauen.

(Siehe Karosserie - "Vordertürverkleidung")

(Siehe Karosserie - "Hintertürverkleidung")

3.

Steckverbinder des Fensterheberschalters aus der Türverkleidung ausbauen.

[Fensterheberschalter Beifahrerseite]

[Elektrischer Fensterheberschalter hinten]

4.

In den einzelnen Schalterstellungen gemäß der folgenden Tabelle auf Durchgang zwischen den Klemmen prüfen. Wenn der Stromdurchgang nicht vorschriftsgemäß ist, den Schalter ersetzen.

Diagnose mit dem KDS

1.

Defekte Komponenten der Karosserieelektrik können schnell mit dem Fahrzeugdiagnosesystem (KDS) untersucht werden.

Das Diagnosesystem (KDS) liefert folgende Daten.

(1)

Selbstdiagnose : Überprüfung und Anzeige des Fehlercodes (DTC)

(2)

Momentane Daten: Status der Ein-/Ausgangsdaten des Systems überprüfen.

(3)

Stellgliedtest: Betriebsbedingung des Systems überprüfen.

(4)

Zusatzfunktion : Andere Steuerfunktionen als Systemoption und Nullpunkteinstellung

2.

'Fahrzeugmodell' und das zu überprüfende System wählen, um das Fahrzeug mit dem Tester zu untersuchen.

3.

'Karosseriesteuermodul (BCM)' auswählen, um das Kombiinstrumentmodul (BCM) zu überprüfen.

4.

Menü 'Momentane Daten" wählen, um den aktuellen Status der Ein-/Ausgangsdaten zu suchen.

Die Ein-/Ausgangsdaten der Sensoren entsprechen dem zu überprüfenden Türverriegelungsschalter.

5.

Wenn die Funktion der elektrischen Türverriegelung gewaltsam geprüft werden soll, muss der Stellgliedtest für das BCM gewählt werden.
