Kia Stonic: AVN-System / AVN-Fernbedienung

Kia Stonic (YB) Reparaturanleitung / Elektrische Anlage / AVN-System / AVN-Fernbedienung

Bauteile und bauteile-Übersicht

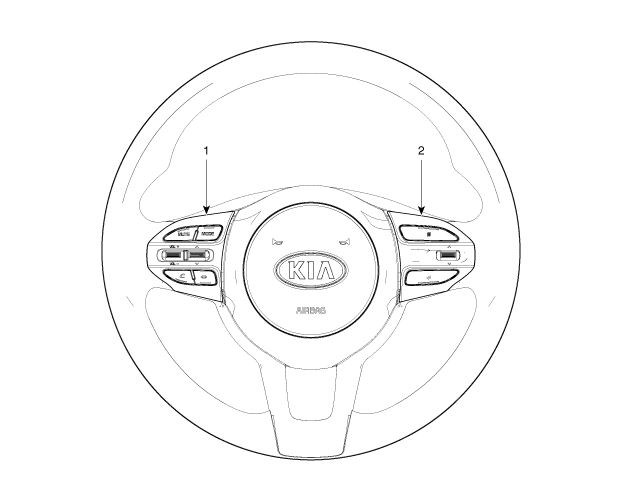

BAUTEILE-ÜBERSICHT

1. Fernbedienungsschalter links
(Audio + Freisprecheinlage + Sprache)
2. Fernbedienungsschalter rechts
(Tempomat + Bordcomputer)

Schematische darstellungen
Schaltplan

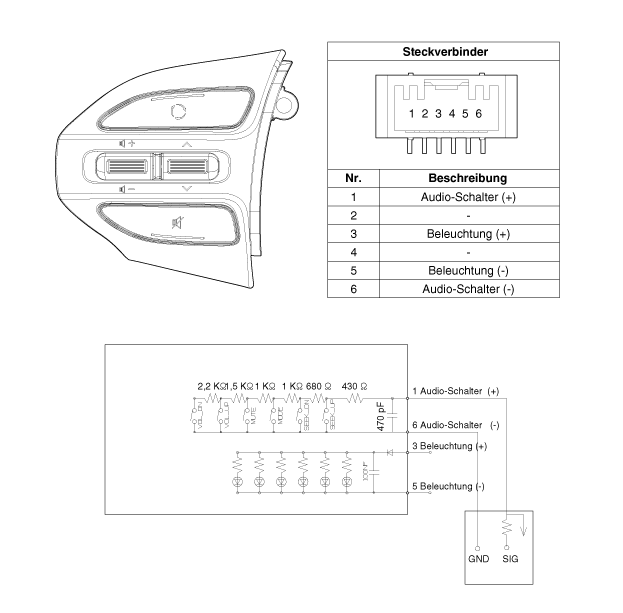

[Audio]

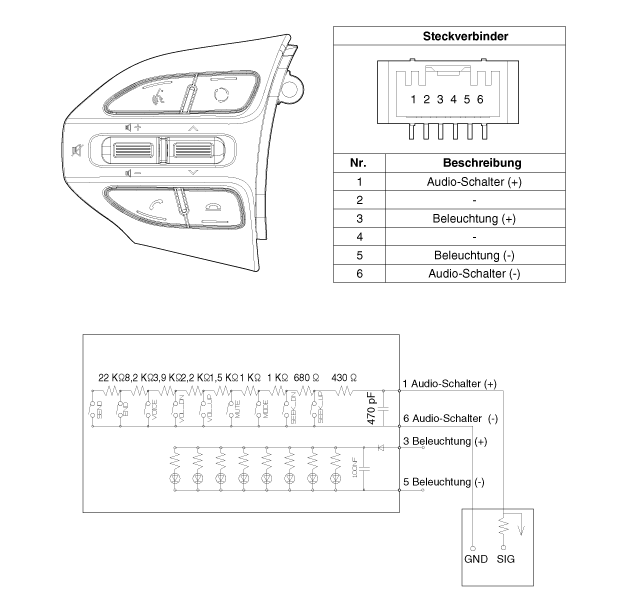

[Audio + Bluetooth]

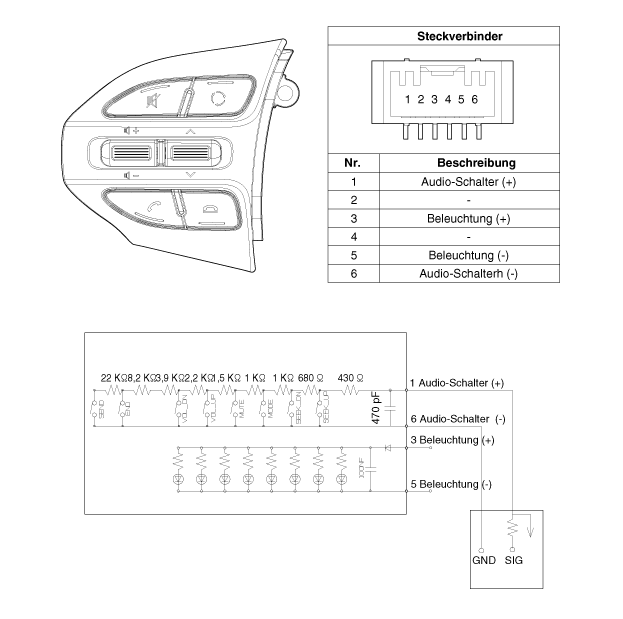

[Audio + Bluetooth + Sprache]

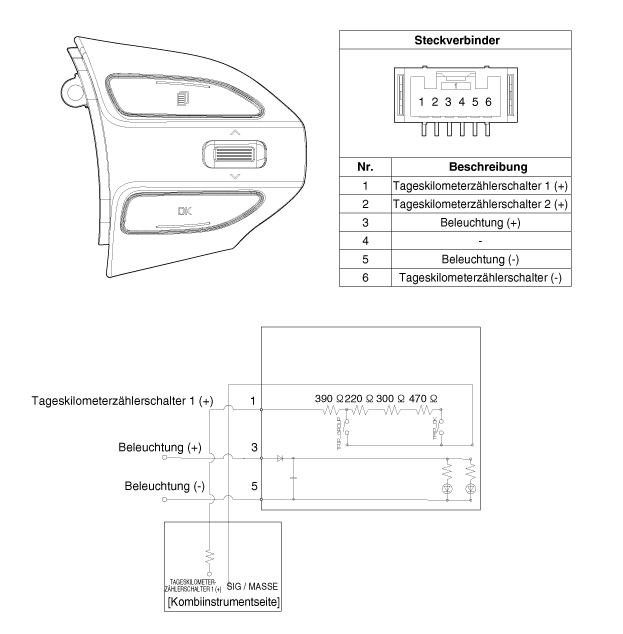

[Trip]

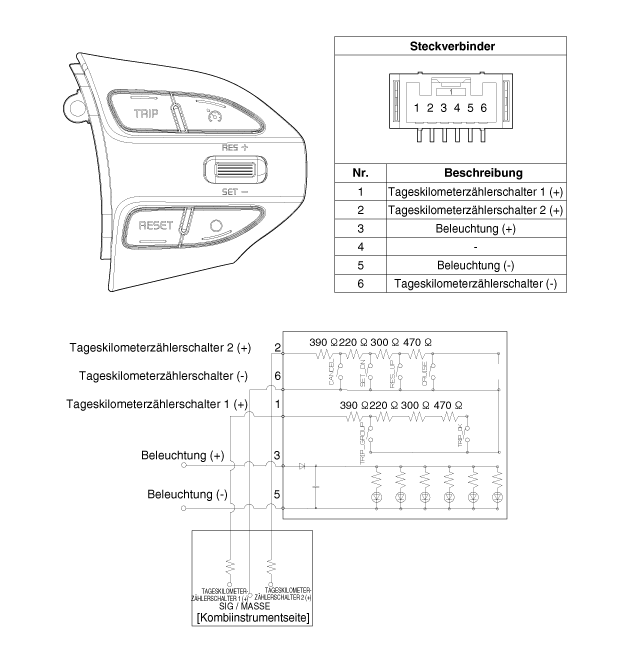

[Tageskilometerzähler + ACC (2 Tasten)]

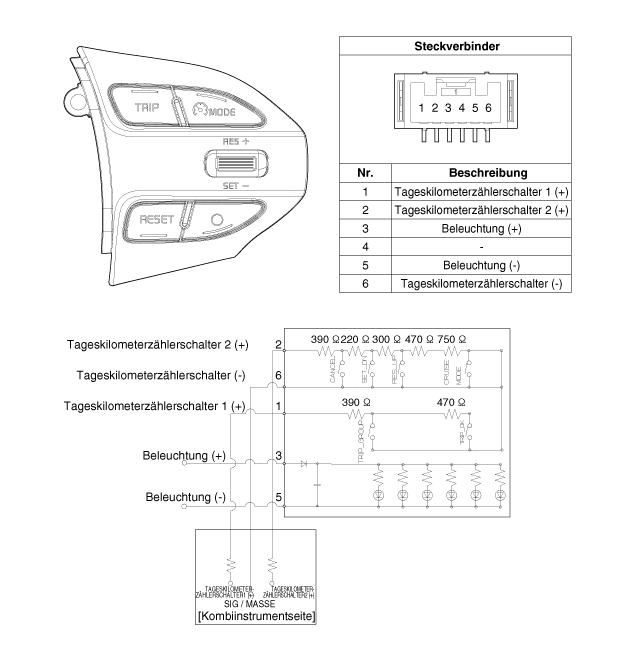

[Tageskilometerzähler + ACC + SLD (2 Tasten)]

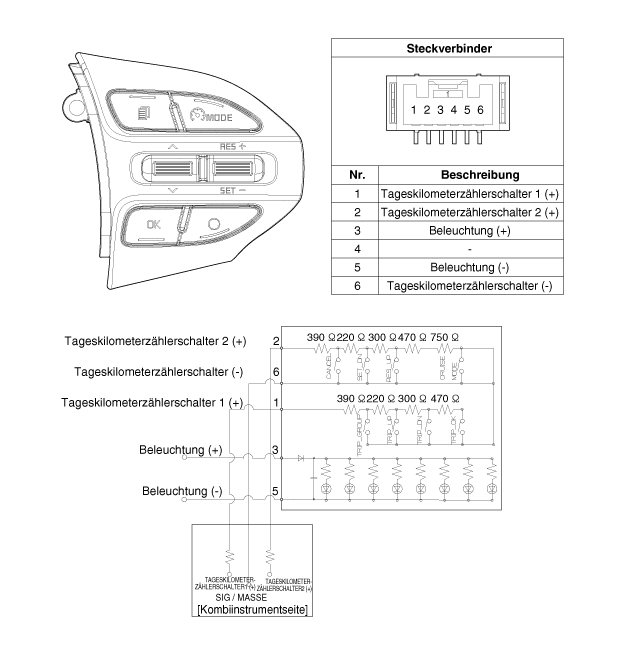

[Tageskilometerzähler + ACC (4 Tasten)]

[Tageskilometerzähler + ACC + SLD (4 Tasten)]

Reparaturverfahren
Ausbau
1.

Batteriemassekabel abklemmen.

2.

Lenkrad ausbauen.

(Siehe Lenkung - "Lenkrad")

3.

Befestigungsschrauben lösen und dann Lenkradfernbedienung (A) entfernen.

(LINKS)

(RECHTS)

4.

Steckverbinder (A) der Lenkradfernbedienung abziehen.

(LINKS)

(RECHTS)

Einbau
1.

Steckverbinder der Lenkradfernbedienung anschließen.

2.

Lenkradfernbedienung einbauen.

3.

Lenkrad und Fahrerairbagmodul anbringen.

4.

Minuspol (-) der Batterie anschließen.

PRÜFUNG
1.

Den Widerstand zwischen den Klemmen in jeder Schalterposition (LH) prüfen.

[LH : Audio + Freisprecheinlage + Sprache]

Schalter
Stecker
KLEMME
Widerstand
(±3%)
Such-Vorlauf
1,6
430 Ω
SUCHLAUF
1.11 kΩ
modus
2.11 kΩ
STUMM
3,11 kΩ
Lautstärke (-)
4,61 kΩ
Lautstärke (-)
6,81 kΩ
SPRACH-
10,71 kΩ
Ende
18,91 kΩ
SEND
40,91 kΩ

2.

Auf Widerstand zwischen den Klemmen in jeder Schalterposition (rechts) prüfen.

[RH : Tempomat + Tageskilometerzähler]

Schalter
Stecker
KLEMME
Widerstand
(±3%)
Cancel
2,6
390 Ω
SET/–
610 Ω
RES/+
910 Ω
Tempomat EIN/AUS
1.38 kΩ
Tempomat und Geschwindigkeitsbegrenzung EIN/AUS
Tempomatmodus
2.13 kΩ
Kapitel
1,6
390 Ω
Tageskilometerzähler nach oben
610 Ω
Tageskilometerzähler nach unten
910 Ω
OK/Rückstellung
1.38 kΩ

AVN-Antenne
