Kia Stonic (YB): AVN-System / AVN-Antenne

Kia Stonic (YB) Reparaturanleitung / Elektrische Anlage / AVN-System / AVN-Antenne

Bauteile und bauteile-Übersicht

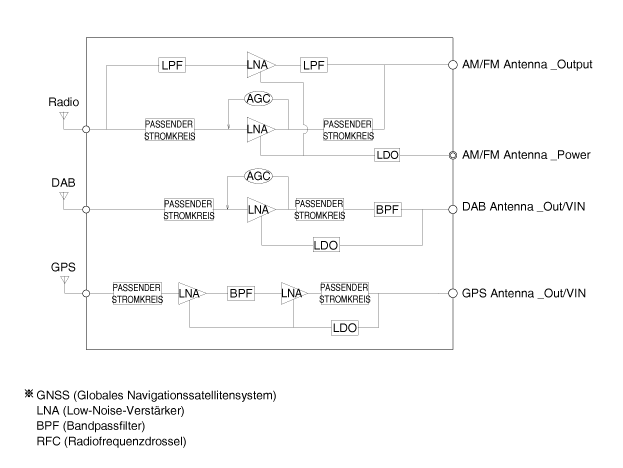

BAUTEILE-ÜBERSICHT

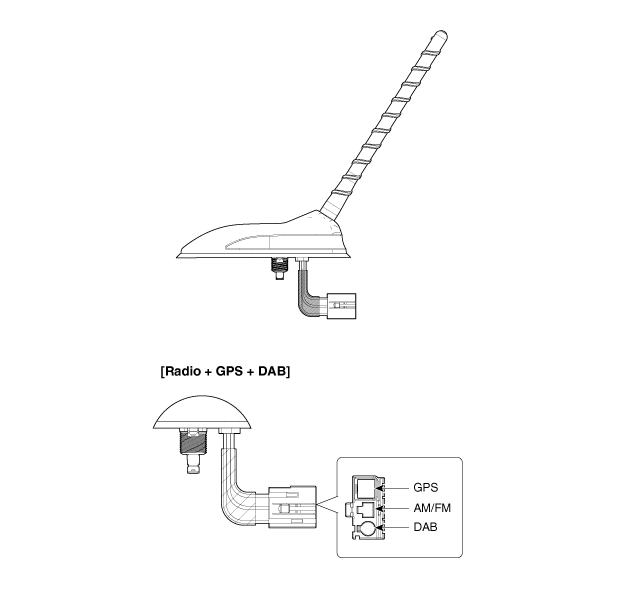

[Dachantenne (Radio + GPS + DAB)]

Reparaturverfahren

Ausbau

DACHANTENNE

1.	Batteriemassekabel abklemmen.

2.	Dachverkleidung abnehmen. (Siehe Karosserie - "Dachverkleidung")

3.	Steckverbinder der Dachantenne (A) abziehen.

4.	Radioantennen-Steckverbinder (A) abziehen.

5.	Befestigungsmutter (A) lösen und Dachantenne (B) entfernen.

Einbau

Dachantenne

1.	Dachantenne anschließen.

2.	Steckverbinder der Dachantenne und der Radioantenne anschließen.

3.	Dachverkleidung installieren.

Minuspol (-) der Batterie anschließen.

•	Sicherstellen, dass die Kabel und Stecker richtig angeschlossen sind.

•	AVN-System auf normale Funktion prüfen.
