Beschreibung und bedienung
Beschreibung

Eine Zündspule ist eine Induktionsspule in einem Motorzündsystem, dass die niedrige Spannung der Batterie in die Hochspannung umwandelt, die benötigt wird, einen elektrischen Funken in den Zündkerzen zu erzeugen, damit der Kraftstoff entzündet werden kann. Zündspulen verfügen über einen internen Widerstand, wohingegen andere einen Widerstandsdraht oder einen externen Widerstand dafür verwenden, den Strom von der 12-V-Versorgung der Batterie in die Spule zu begrenzen.

Schematische darstellungen

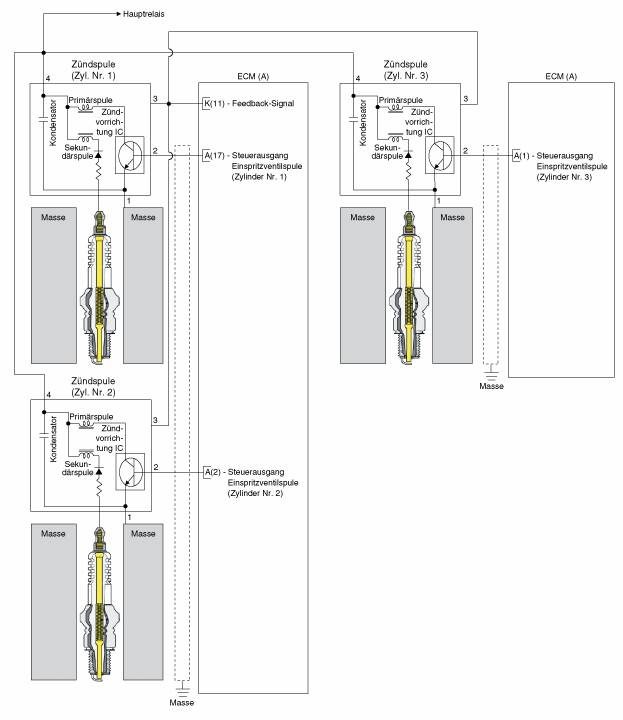

Schaltplan

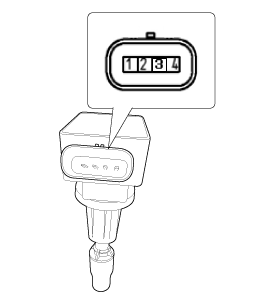

Steckverbinder-Ansichten

Zündspule Klemmenfunktion

Zündspule (Zylinder Nr. 1)

Pin-Nr.
Beschreibung
ANGESCHLOSSEN AN
1
Masse
FAHRWERK
2
Steuerausgang Zündspule Nr. 1
ECM A(17)
3
-

4
Batteriestrom (B+)
HAUPTRELAIS

Zündspule (Zylinder Nr. 2)

Pin-Nr.
Beschreibung
ANGESCHLOSSEN AN
1
Masse
FAHRWERK
2
Steuerausgang Zündspule Nr. 2
ECM A(2)
3
-

4
Batteriestrom (B+)
HAUPTRELAIS

Zündspule (Zylinder Nr. 3)

Pin-Nr.
Beschreibung
ANGESCHLOSSEN AN
1
Masse
FAHRWERK
2
Steuerausgang Zündspule Nr. 3
ECM A(1)
3
-

4
Batteriestrom (B+)
HAUPTRELAIS

Reparaturverfahren
Ausbau
1.

Zündung ausschalten und Batterieminuspol (-) abklemmen.

2.

Motorabdeckung (A) abbauen.

3.

Zündspulensteckverbinder (A) abziehen.



Sicherungsstift (A) herausziehen und Clip (B) drücken, dann Zündspulensteckverbinder abziehen.

4.

Befestigungsschrauben lösen, dann Zündspule (A) ausbauen.

Zündspulenbefestigungsschraube:

9,8 ~ 11,8 Nm (1,0 ~ 1,2 kgm)

Einbau
1.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

PRÜFUNG
1.

Den Widerstand an der Primärspule zwischen den Klemmen 2 und 4 messen.

Standardwert 0,607Ω ± 15% [20°C (68°F)]
