Kia Stonic: Karosserie (Innen und Außen) / Vordertürverkleidung

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Vordertürverkleidung

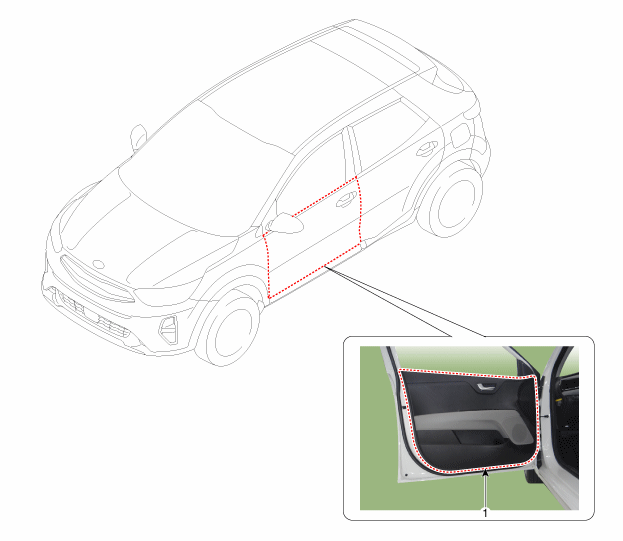

Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT

1. Vordertürverkleidung


Reparaturverfahren
AUS- UND EINBAU


Handschuhe anziehen, um die Hände zu schützen.



Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

Verkleidung und Bleche nicht beschädigen.

1.

Innenabdeckung (A) des Vordertür-Dreieckfensters mit dem Ausbauwerkzeug abnehmen.

2.

Steckverbinder (A) des Vordertür-Hochtonlautsprechers abziehen.

3.

Vordertürinnengriffkappe (A) mit dem Ausbauwerkzeug entfernen.

4.

Kappe (A) öffnen und Schraube (B) lösen.

5.

Türverkleidung abnehmen (A).

6.

Kabelstecker des Fensterheberschalters (A) abklemmen.

7.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Steckerverbindung prüfen

Verriegelung/Entriegelung und Öffnung/Schließung der Tür überprüfen.

Beschädigte Clips auswechseln.
