Kia Stonic (YB): Vordersitzgurt / Vordersitzgurtstraffer

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Vordersitzgurt / Vordersitzgurtstraffer

Bauteile und bauteile-Übersicht

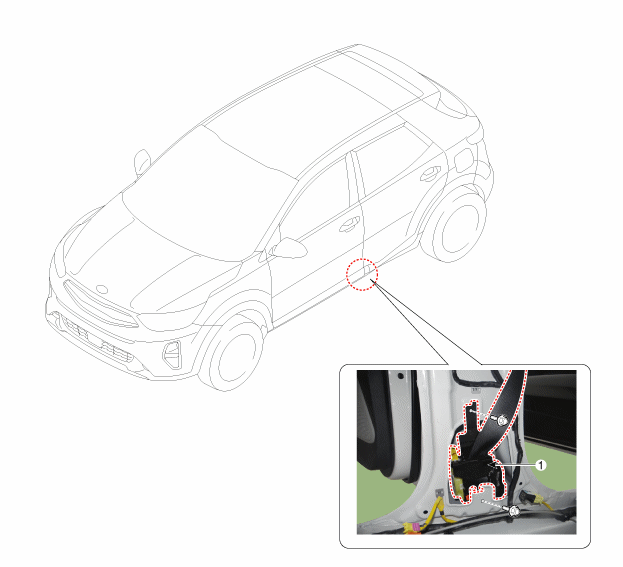

BAUTEILE-ÜBERSICHT

1. Vordersitzgurtstraffer

Reparaturverfahren

AUS- UND EINBAU

1.	Obere B-Säulenverkleidung abnehmen. (Siehe Seite BD-60) (Siehe Innenverkleidung - "B-Säulenverkleidung")

Befestigungsschraube lösen und dann obere Verankerung des vorderen Sicherheitsgurts entfernen.

Anzugsdrehmoment:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgm)

Gurtaufroller-Steckverbinder (A) vom Vordersitz abziehen.

Anzugsdrehmoment:

7,8 ~ 11,8 Nm (0,8 ~ 1,2 kgm)

Befestigungsschrauben lösen und Vordersitz-Gurtaufroller (A) ausbauen.

Anzugsdrehmoment

Oben : 7,8 - 11,8Nm (0,8 - 1,2kgm)

Unten : 39,2 - 53,9Nm (4,0 - 5,5kgm)

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Beschädigte Clips auswechseln.
