Kia Stonic (YB): Karosserie (Innen und Außen) / Tankklappe

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Tankklappe

Bauteile und bauteile-Übersicht

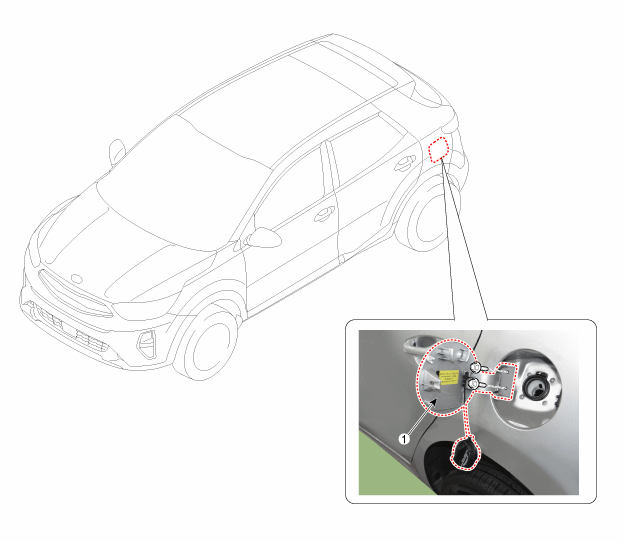

BAUTEILE-ÜBERSICHT

1. Tankklappe

Reparaturverfahren

AUS- UND EINBAU

Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

1.	Tankklappe und dann Tankdeckel öffnen.

2.	Befestigungsschrauben lösen, dann Tankklappe (A) ausbauen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Verriegelung/Entriegelung und Öffnung/Schließung der Tankklappe überprüfen.

•	Beschädigte Clips auswechseln.
