Kia Stonic (YB): Airbag-modul / Seitenairbagmodul (SAB)

Kia Stonic (YB) Reparaturanleitung / Rückhaltesystem / Airbag-modul / Seitenairbagmodul (SAB)

Beschreibung und bedienung

Beschreibung

Die Seiten-Airbags (SAB) befinden sich im Vordersitz und schützen Fahrer und Beifahrer vor Gefahren bei einem Seitenaufprall. Das SRSCM trifft die Entscheidung über das Entfalten der Seitenairbags auf der Basis der Signale der Seitenaufprallsensoren (SIS).

Nie versuchen, den Stromkreiswiderstand des Airbagmoduls (Zündung) zu messen, selbst wenn die vorgeschriebene Prüfvorrichtung benutzt wird. Wird der Stromkreiswiderstand mit einem Prüfgerät gemessen, führt das unbeabsichtigte und unvorhergesehene Entfalten des Airbags zu schweren Verletzungen.

Bauteile und bauteile-Übersicht

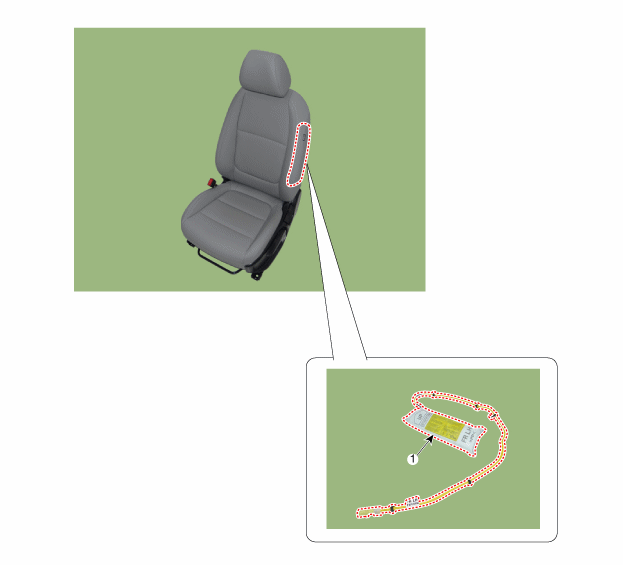

BAUTEILE-ÜBERSICHT

1. Seiten-Airbag (SAB)

Reparaturverfahren

AUS- UND EINBAU

Batteriemassekabel abklemmen.

Nach dem Abziehen der Kabel mindestens 30 Sekunden warten.

Sitzlehnenbezug abnehmen.

(Siehe Karosserie - "Vordersitzlehnenbezug")

Falsche Anbringung des Vordersitzlehnenbezugs, sodass es die Seitenairbags nicht normal ausgelöst werden können und es zu Problemen mit der Vordersitz-Rückenlehne kommt. Sicherstellen, dass der Sitzlehnenbezug korrekt angebracht wird.

Seitenairbagmodul (A) ausbauen.

Anzugsdrehmoment:

6,0 - 8,0 Nm (0,6 - 0,8 kgm)

4.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
