Kia Stonic: Schiebedach / Schiebedach einheit

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Schiebedach / Schiebedach einheit

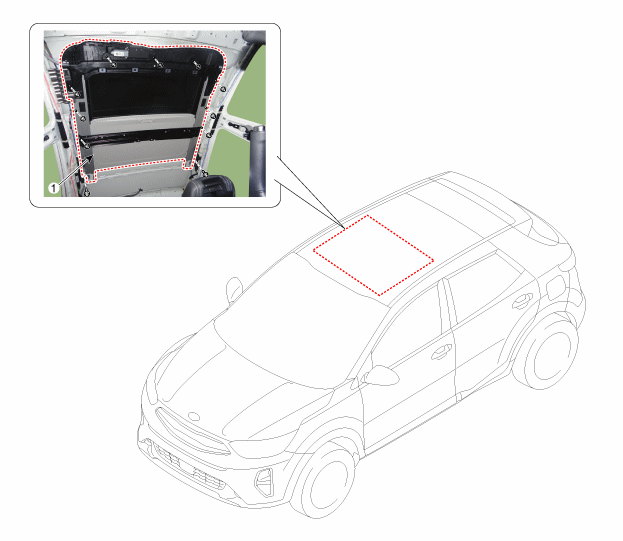

Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT

1. Schiebedach-Baugruppe

Reparaturverfahren
AUS- UND EINBAU


Zum Ausbau Schraubendreher oder Abzieher mit Klebeband umwickeln, damit keine Komponenten beschädigt werden.

Handschuhe anziehen, um die Hände zu schützen.

1.

Dachverkleidung abnehmen.

(Siehe Dachverkleidung - "Dachverkleidungseinheit")

2.

Schiebedach ausbauen.

(Siehe Schiebedach - "Glasschiebedach")

3.

Befestigungsschrauben lösen, dann den Schiebedachmotor (A) entfernen.

4.

Ablassschlauch (A) abtrennen.

5.

Befestigungsschrauben lösen, dann vordere Haltegriffhalterung (A) auf der Beifahrerseite entfernen.

6.

Muttern und Schrauben lösen, dann Schiebedacheinheit (A) ausbauen.

Anzugsdrehmoment:

Schraube: 7,8 ~ 11,8 Nm (0,8 ~ 1,2 kgm)

Mutter: 3,9 ~ 5,9 Nm (0,4 ~ 0,6 kgm)

7.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Stets den Motor initialisieren.

Schiebedach-Windabweiser
Reparaturverfahren AUS- UND EINBAU 1. Dachglas ganz öffnen. 2. Montagestifte (B) entfernen, dann den Abweiser (A) ausbauen. ...

Schiebedachsonnenblende
Reparaturverfahren AUS- UND EINBAU 1. Schiebedach ausbauen. (Siehe Schiebedach - "Schiebedach") 2. Befestigungsschrauben lösen, dann ...
