Kia Stonic (YB): Elektrisch verchromter Innenrückspiegel / Schiebedach
Bauteile und bauteile-Übersicht

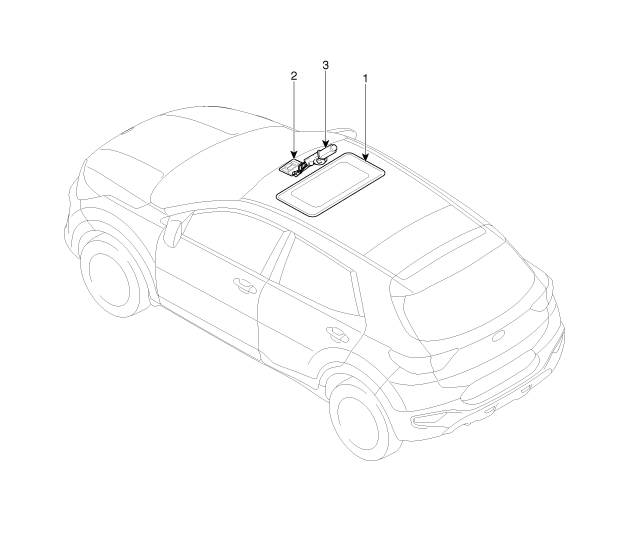

| BAUTEILE-ÜBERSICHT |
| 1. Schiebedach 2. Schiebedachschalter |
3. Schiebedachmotor & Steuerung
|
Schematische darstellungen

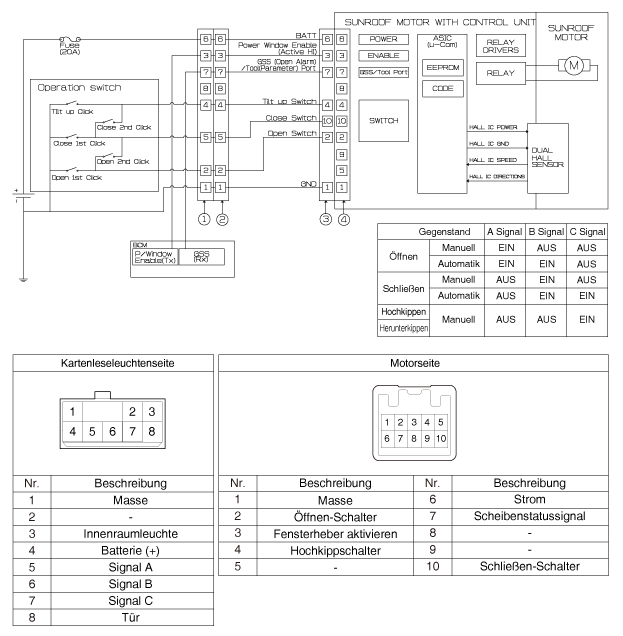

| Schaltplan |
Reparaturverfahren PRÜFUNG Selbstdiagnose mit dem Scan-Tool Mit dem KDS können Defekte am SMART KEY-System schnell erkannt werden. Das KDS kann den Stellantrieb mit Gewalt betätigen, den Eingabe-/Ausgabewert überwachen und die Selbstdiagnose durchführen.
Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT Reparaturverfahren PRÜFUNG 1. Batteriemassekabel abklemmen.
Weitere Informationen:
Kia Stonic (YB) Reparaturanleitung: Schiebedachschalter
Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT Reparaturverfahren PRÜFUNG 1. Batteriemassekabel abklemmen. 2. Die Brillenfachabdeckung von der Dachkonsole abhebeln und dann die beiden Schrauben, mit denen die Dachkonsole befestigt ist, herausdrehen.
Kia Stonic (YB) Reparaturanleitung: Modus-Stellantrieb
Beschreibung und bedienung Beschreibung Der Modus-Stellantrieb befindet sich an der Heizungseinheit. Es regelt die Stellung der Modus-Klappen über die Betätigung des Modus-Stellantriebs basierend auf dem Signal des Klimaanlagen-Steuergeräts.
