Kia Stonic (YB): Schaltgetriebe-Steuersystem / Schaltsteuerung komplett

Kia Stonic (YB) Reparaturanleitung / Schaltgetriebesystem / Schaltgetriebe-Steuersystem / Schaltsteuerung komplett

Bauteile und bauteile-Übersicht

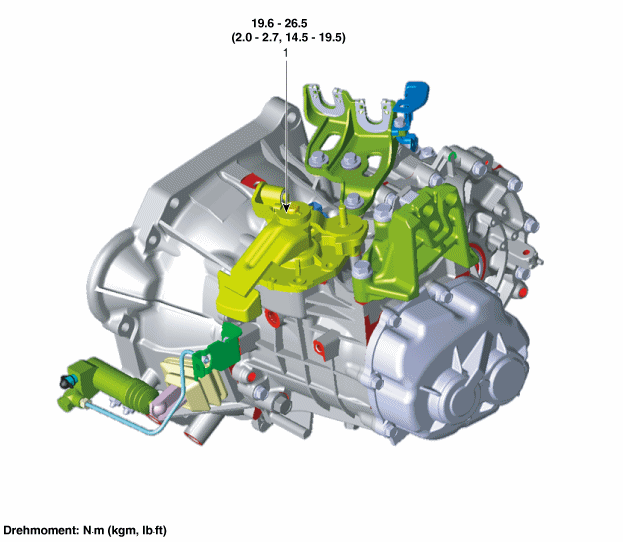

EINBAULAGE DER KOMPONENTEN

1. Schaltsteuerung komplett

Reparaturverfahren

Ausbau

1.	Das Getriebe in die Stellung "Leerlauf" bringen.

2.	Luftfiltereinheit ausbauen. (Siehe Kapitel Motormechanik - "Luftfilter")

3.	Batterie und Batteriehalter aus dem Fahrzeug ausbauen. (Siehe Kapitel EE - "Batterie")

4.	Stifte (A) entfernen, dann den Steuerzug von der Steuerwelle trennen.

Steuerwelle (A) ausbauen.

Anzugsdrehmoment:

19,6 ~ 26,5 Nm (2,0 ~ 2,7 kgm)

Einbau

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Neutralstatus einstellen und Steuerwelleneinheit einbauen.

•

Dichtmittel auf die Kontaktfläche zwischen Getriebe und Steuerwelle auftragen.

Vorgeschriebenes Dichtmittel:Anaerobe Klebstoffe für Flansch
