Kia Stonic (YB): ISG (Leerlaufabschalt & Go)-system / Schalter ISG AUS

Kia Stonic (YB) Reparaturanleitung / Motorsteuerung/Kraftstoffsystem / ISG (Leerlaufabschalt & Go)-system / Schalter ISG AUS

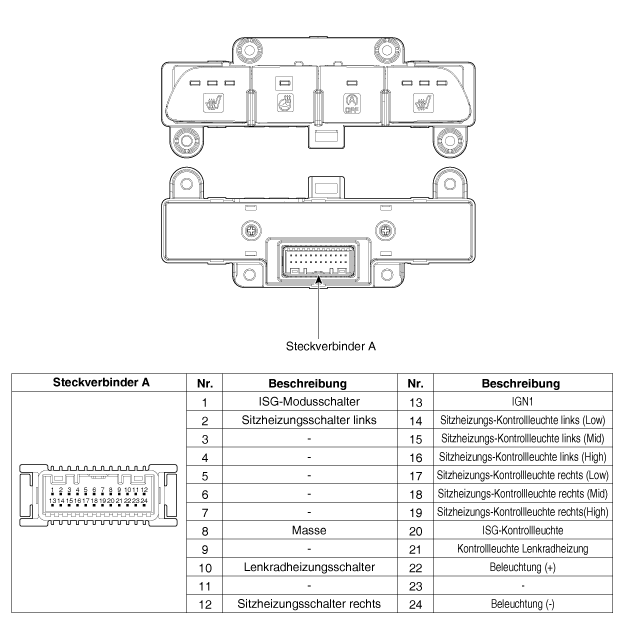

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

Beschreibung und bedienung

Beschreibung

Der ISG-AUS-Schalter an der Bodenkonsole kann verwendet werden, um die ISG-Funktion zu deaktivieren.

Schematische darstellungen

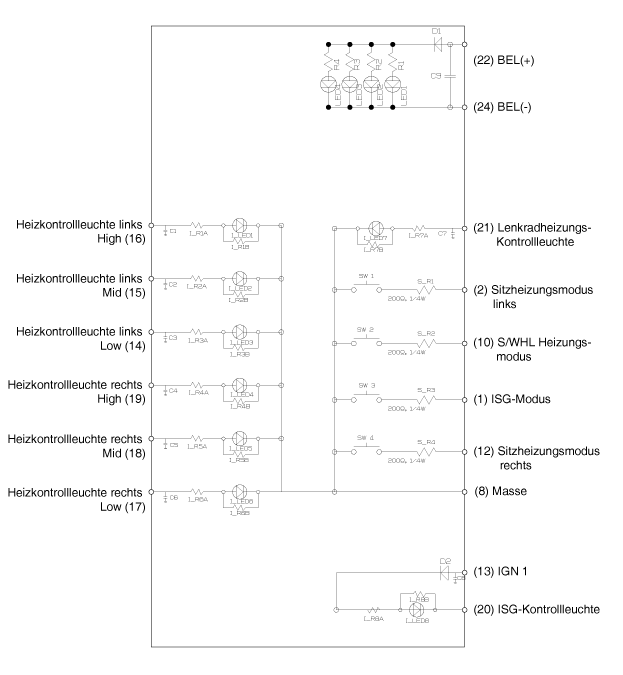

Schaltplan

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Obere Abdeckung der vorderen Konsole abnehmen. (Siehe Kapitel Karosserie - "Bodenkonsole")

3.	Steckverbinder (A) des vorderen oberen Konsolenabdeckungsschalters abziehen.

4.	Befestigungsschrauben lösen, dann Schalter der oberen Konsolenabdeckung (A) entfernen.

Einbau

1.	Schalter an der vorderen oberen Konsolenabdeckung einbauen.

2.	Steckverbinder des oberen Konsolenabdeckungsschalters anschließen.

3.	Vordere obere Konsolenabdeckung montieren.

4.	Minuspol (-) der Batterie anschließen.

PRÜFUNG

1.	ISG-Schalter ausbauen. (Siehe ISG-System - "ISG-Schalter")

2.	Mit einem Ohmmeter den Widerstand zwischen den Schalterklemmen messen.

Wenn kein Durchgang besteht, muss der ISG-OFF-Schalter ersetzt werden.

ISG-Schalter	KLEMME	Bemerkung
Ein	1 - 8	Durchgang
Aus	1 - 8	Kein Durchgang
