Kia Stonic (YB): Toter-Winkel-Kollisionswarnung (BCW) / Schalter für Toter-Winkel-Kollisionswarnung (BCW)

Kia Stonic (YB) Reparaturanleitung / Elektrische Anlage / Toter-Winkel-Kollisionswarnung (BCW) / Schalter für Toter-Winkel-Kollisionswarnung (BCW)

Schematische darstellungen

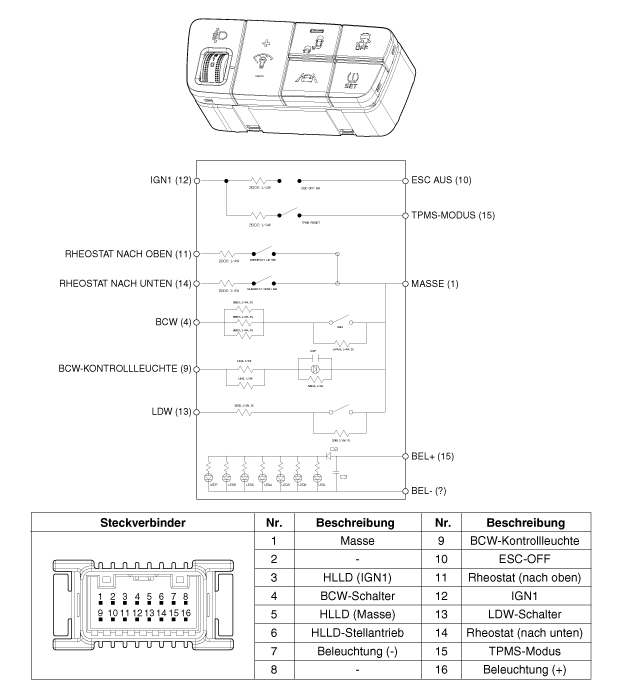

Schaltplan

Reparaturverfahren

Ausbau
1.

Batteriemassekabel abklemmen.
2.

Untere Armaturenbrettverkleidung abbauen.

(Siehe Karosserie - "Untere Armaturenbrettverkleidung")

3.

Befestigungsschrauben lösen, dann seitlichen Armaturenbrettschalter (A) entfernen.
Einbau
1.

Seitlichen Armaturenbrettschalter anbringen.
2.

Untere Armaturenbrettverkleidung einbauen.
3.

Minuspol (-) der Batterie anschließen.
PRÜFUNG
1.

Steckverbinder des BCW-Schalters vom seitlichen Armaturenbrettschalter abziehen.
2.

Den BCW-Schalter betätigen und auf Durchgang zwischen den Klemmen des BCW-Schaltersteckverbinders prüfen.

    Reparaturverfahren PRÜFUNG Ausrichtung der BCW-Einheit 1. Bei Fahrzeugen, deren hinterer Stoßfänger bei einem Unfall beschädigt wurde, sowie Fahrzeugen, bei denen die BCW-Einheit ersetzt wurde, muss die Ausrichtung der BCW-Einheit mit dem KDS durchgeführt werden.

    Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT 1. BCW-Anzeige 2. Seitliche Blinkleuchte Reparaturverfahren Ausbau 1.
