Kia Stonic: Rücksitzgurt / Rücksitzgurtschnalle

Kia Stonic (YB) Reparaturanleitung / Rücksitz / Rücksitzgurt / Rücksitzgurtschnalle

Bauteile und bauteile-Übersicht

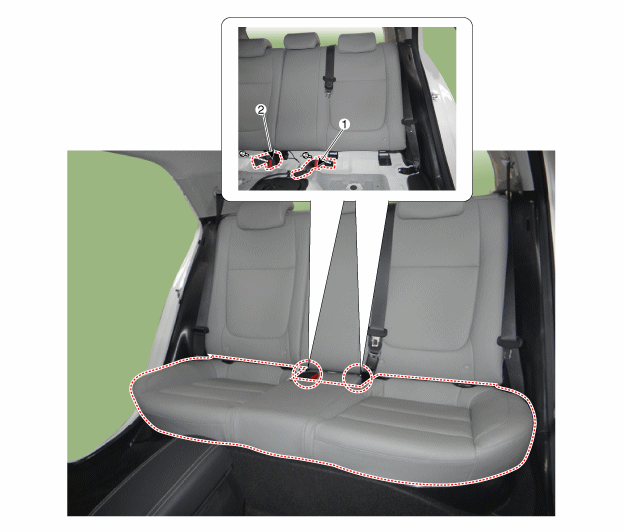

BAUTEILE-ÜBERSICHT

1. Rücksitzgurtschloss [rechts]

2. Rücksitzgurtschloss [links]

Reparaturverfahren

AUS- UND EINBAU

Bei der Installation der Sicherheitsgurte darauf achten, den Gurtstraffer nicht zu beschädigen.

1.	Rücksitzpolstereinheit ausbauen (A).

Befestigungsschraube lösen, dann Rücksitzgurtschloss (A) ausbauen.

Anzugsdrehmoment:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 Kgm)

3.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
