1. Stellen Sie das Fahrzeug auf ebenem Untergrund ab und betätigen Sie kräftig die Feststellbremse.

2. Legen Sie bei einem Schaltgetriebe den Rückwärtsgang (R) ein bzw. stellen Sie bei einem Automatikoder Doppelkupplungsgetriebe den Wählhebel in die Parkstufe (P).

3. Schalten Sie die Warnblinker ein.

4. Nehmen Sie den Radmutternschlüssel, den Wagenheber, die Wagenheberkurbel und das Ersatzrad aus dem Fahrzeug.

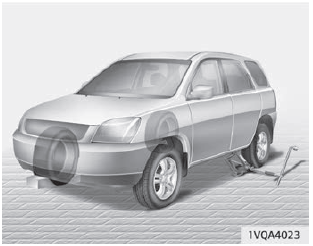

5. Blockieren Sie das jeweils dem zu wechselnden Rad diagonal gegenüberliegende Vorder- oder Hinterrad.

WARNUNG

Reifenwechsel

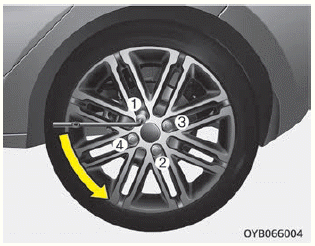

6. Lösen Sie alle Radmuttern um eine Umdrehung gegen den Uhrzeigersinn. Schrauben Sie noch keine Radmutter ab, bevor das Rad nicht soweit angehoben wurde, dass es den Boden nicht mehr berührt.

7. Stellen Sie den Wagenheber unter den vorderen (1) oder hinteren (2) Wagenheberaufnahmepunkt neben dem zu wechselnden Rad. Stellen Sie den Wagenheber unter den entsprechenden Aufnahmepunkt am Fahrzeugrahmen. Die Aufnahmepunkte bestehen aus Metallplatten mit zwei Aussparungen und einem hervorstehenden zentralen Führungspunkt, der zu einer Aussparung im Wagenheber passt.

WARNUNG

Aufnahmepunkte für Wagenheber

Um das Verletzungsrisiko zu reduzieren, benutzen Sie zum Anheben des Fahrzeugs ausschließlich den mitgelieferten Wagenheber und die vorgegebenen Aufnahmepunkte und heben Sie das Fahrzeug niemals an anderen als den vorgesehenen Stellen an.

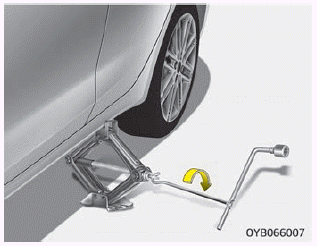

8. Führen Sie die Wagenheberkurbel in den Wagenheber und drehen Sie die Kurbel so lange im Uhrzeigersinn, bis das Rad den Boden nicht mehr berührt. Dieses Maß beträgt ca. 30 mm. Vergewissern Sie sich vor dem Abschrauben der Radmuttern, dass das Fahrzeug stabil auf dem Wagenheber steht und dass es nicht in Bewegung geraten kann.

9. Lockern Sie die Radmuttern und drehen Sie sie mit der Hand von den Radbolzen. Heben Sie das Rad von den Radbolzen und legen Sie es auf die Seite, damit es nicht wegrollen kann. Um das Ersatzrad an das Fahrzeug anzubauen, nehmen Sie das Ersatzrad und halten Sie es so, dass die Bohrungen in der Felge mit den Radbolzen fluchten und schieben Sie das Rad auf die Radbolzen.

Wenn dabei Schwierigkeiten auftreten, kippen Sie das Rad leicht und schieben Sie es zunächst auf den oben stehenden Radbolzen. Kippen Sie das Rad danach leicht hin und her, bis das Rad auf die restlichen Radbolzen geschoben werden kann.

WARNUNG

Räder können scharfe Kanten besitzen. Fassen Sie sie vorsichtig an, um schwere Verletzungen zu vermeiden. Vergewissern Sie sich vor dem Anbau des Rades, dass sich keine Fremdkörper (z. B. Schlamm, Teer, kleine Steine usw.) auf der Radnabe und der Felge befinden. Solche Fremdkörper können verhindern, dass die Felge vollständig an der Radnabe anliegen kann.

Beseitigen Sie eventuell anhaftende Fremdkörper. Wenn die Felge nicht vollständig an der Anlagefläche der Radnabe anliegt, könnten sich die Radmuttern und damit das Rad vom Fahrzeug lösen. Der Verlust eines Rades kann dazu führen, dass Sie die Kontrolle über das Fahrzeug verlieren. Dies könnte zu schweren Verletzungen oder zum Tod führen.

10. Um das Rad anzubauen, schieben Sie das Rad auf die Radbolzen und ziehen Sie die Radmuttern zunächst handfest an. Rütteln Sie am Rad, damit sich das Rad vollständig setzen kann. Ziehen Sie danach die Radmuttern so fest wie möglich mit der Hand an.

11. Lassen Sie das Fahrzeug ab, indem Sie die Wagenheberkurbel entgegen dem Uhrzeigersinn drehen.

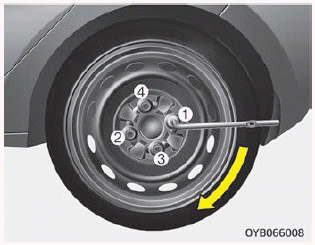

Ziehen Sie nun die Radmuttern mit dem Radmutternschlüssel in der in der Abbildung gezeigten Reihenfolge fest. Stellen Sie sicher, dass der Radmutternschlüssel bis zum Anschlag auf die Radmutter aufgeschoben ist. Stellen Sie sich nicht auf den Griff des Radmutternschlüssels und verwenden Sie kein Rohr, um den Radmutternschlüssel zu verlängern. Ziehen Sie alle Radmuttern ringsum fest. Prüfen Sie anschließend nochmals alle Radmuttern auf festen Sitz. Lassen Sie die Anlage nach einem Radwechsel von einer Fachwerkstatt überprüfen. Kia empfiehlt den Besuch eines Kia-Vertragshändlers/Servicepartners.

Anzugsmoment für Radmuttern:

Stahlfelgen und Aluminiumfelgen: 11~13 kgf·m

Wenn Sie einen Reifendruckprüfer zur Hand haben, drehen Sie die Ventilkappe ab und prüfen Sie den Reifendruck. Wenn der Reifendruck geringer ist als der vorgeschriebene Wert, fahren Sie langsam zur nächsten Tankstelle/Werkstatt und korrigieren Sie den Reifendruck. Wenn der Reifendruck zu hoch ist, lassen Sie Luft ab, bis der korrekte Wert erreicht ist. Drehen Sie immer die Ventilkappen wieder auf, nachdem Sie den Reifendruck geprüft bzw. korrigiert haben. Wenn die Ventilkappe nicht wieder aufgeschraubt wird, könnte Luft aus den Reifen entweichen. Wenn eine Ventilkappe verloren gegangen ist, kaufen Sie eine neue und schrauben Sie diese so bald wie möglich auf.

Befestigen Sie nach einem Radwechsel das defekte Rad an der vorgesehenen Stelle und verstauen Sie den Wagenheber und das Werkzeug ordnungsgemäß in den entsprechenden Staufächern.

ACHTUNG

Die Radbolzen und Radmuttern Ihres Fahrzeugs besitzen metrisches Gewinde. Vergewissern Sie sich bei der Radmontage, dass dieselben Radmuttern aufgeschraubt werden, die vorher abgeschraubt wurden - oder, dass beim Ersetzen der Radmuttern Muttern mit metrischem Gewinde und derselben Bauart verwendet werden. Wenn Muttern mit nichtmetrischem Gewinde auf metrische Radbolzen (oder umgekehrt) geschraubt werden, wird das Rad nicht ausreichend sicher befestigt und die Gewinde der Radbolzen werden zerstört, so dass die Radbolzen ersetzt werden müssen.

Beachten Sie bitte, dass die meisten Radmuttern kein metrisches Gewinde besitzen. Stellen Sie unbedingt sicher, dass Radmuttern, die Sie als Zubehör erwerben, metrische Gewinde haben und der Bauart der Original- Muttern entsprechen, bevor Sie diese Radmuttern anschrauben. Falls Sie unsicher sind, wenden Sie sich an eine Fachwerkstatt. Kia empfiehlt, sich an einen Kia-Vertragshändler/ Servicepartner zu wenden.

WARNUNG

Radbolzen

Wenn Radbolzen beschädigt sind, besteht die Gefahr, dass die Räder nicht sicher befestigt werden können. Räder könnten sich während der Fahrt lösen und zu einem Unfall mit schweren Verletzungen führen.

Verstauen Sie Wagenheber, Wagenheberkurbel, Radmutternschlüssel und Ersatzrad sorgfältig, um Klappergeräusche während der Fahrt zu vermeiden.

WARNUNG

Falscher Reifendruck im Ersatzrad

Nachdem Sie das Ersatzrad montiert haben, prüfen Sie den Reifendruck und korrigieren Sie ihn so bald als möglich auf den spezifizierten Wert. Korrigieren Sie den Reifendruck bei Bedarf auf den angegebenen Wert. Siehe dazu “Reifen und Räder” auf Seite 9-06.

Wichtig - Verwendung des Notrads (ausstattungsabhängig)

Ihr Fahrzeug ist mit einem Notrad ausgestattet. Dieses Notrad benötigt weniger Stauraum als ein vollwertiges Ersatzrad. Der Notrad-Reifen ist kleiner als ein serienmäßiger Reifen und er ist nur für eine vorübergehende Verwendung vorgesehen.

ACHTUNG

WARNUNG

Das Notrad ist nur für die Verwendung in einem Notfall vorgesehen. Fahren Sie mit dem Notrad nicht schneller als 80 km/h. Das Originalrad muss sobald als möglich repariert oder ersetzt werden, um einen Schaden des Notrads zu vermeiden, der möglicherweise zu Personenschäden oder zum Tod führen könnte.

Das Notrad muss mit einem Reifenluftdruck von 420 kPa befüllt werden.

HINWEIS

Prüfen Sie den Reifendruck, nachdem Sie das Notrad an das Fahrzeug angebaut haben. Korrigieren Sie den Reifendruck bei Bedarf auf den spezifizierten Wert.

Beachten Sie bei der Verwendung eines Notrads folgende Vorsichtsmaßnahmen:
