Kia Stonic: Gebläse / Mosfet-Transistor (FATC)

Kia Stonic (YB) Reparaturanleitung / Heizung, Lüftung und Klimaanlage / Gebläse / Mosfet-Transistor (FATC)

Reparaturverfahren
PRÜFUNG
1.

Die Zündung einschalten :

2.

Den Schalter von Hand betätigen und die Spannung des Gebläsemotors messen.

3.

Schalter betätigen und die Spannung erhöhen, bis das Relais schaltet (maximale Gebläsegeschwindigkeit)

SPEZIFIKATION

Gebläsegeschwindigkeit (Manuell)
Motorspannung (V)
1
3.75 ± 0.5
2
4.76 ± 0.5
3
6.87 ± 0.5
4
6.99 ± 0.5
5
8.11 ± 0.5
6
9.23 ± 0.5
7
10.63 ± 0.5
8
BATTERIE

*AUTOMATISCHE KÜHLUNG:Automatik-Geschwindigkeit (4,5 V ~ B+)

*AUTOMATISCHE HEIZUNG:Automatik-Geschwindigkeit (4,5 V ~ 10,5 V)

4.

Wenn die gemessene Spannung nicht der Spezifikation entspricht, den Mosfet-Transistor durch einen nachweislich einwandfreien Mosfet-Transistor ersetzen und auf ordnungsgemäße Funktion prüfen.

5.

Wenn das Problem behoben ist, den Mosfet-Transistor ersetzen.

AUS- UND EINBAU
1.

Batteriemassekabel abklemmen.

2.

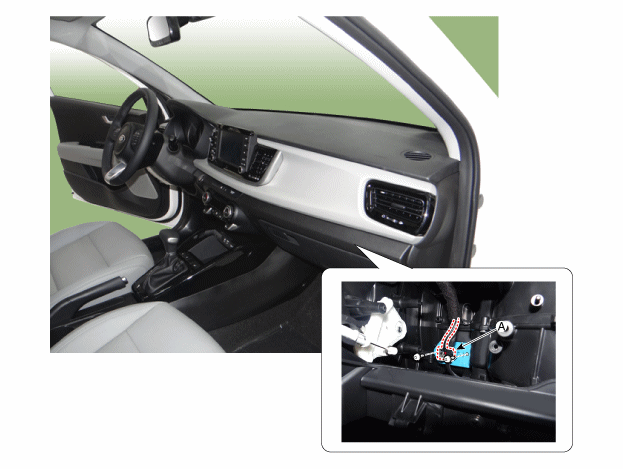

Steckverbinder (A) abklemmen und dann Mosfet-Transistor (B) nach dem Lösen der Befestigungsschrauben ausbauen.

3.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
