Kia Stonic (YB): Armaturenbrett / Mittlere Armaturenbrettverkleidung

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Armaturenbrett / Mittlere Armaturenbrettverkleidung

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Untere mittlere Armaturenbrettverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Batteriemassekabel abklemmen.

2.	Konsole ausbauen. (Siehe Bodenkonsole - "Bodenkonsoleneinheit")

3.	Obere Lenksäulenverkleidung (A) mit einem Ausbauwerkzeug entfernen.

4.	Mittelkonsolenblende (A) mit einem Ausbauwerkzeug abnehmen.

5.	Befestigungsschrauben lösen, dann Audioanlage (A) ausbauen.

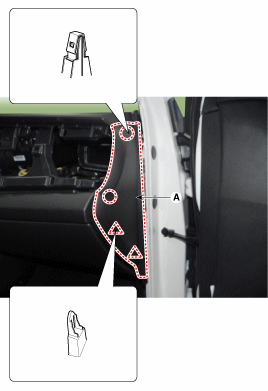

6.	Armaturenbrett-Seitenverkleidung [RH] (A) mit einem Ausbauwerkzeug entfernen.

7.	Befestigungsschrauben lösen, dann seitlichen Belüftungskanal [RH] (A) entfernen.

8.	Befestigungsschrauben lösen, dann Armaturenbrettverkleidung (A) auf Beifahrerseite entfernen.

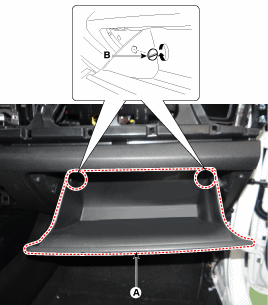

9.	Anschlag (B) aus dem Handschuhfach (A) ausbauen.

10.	Dampfungselement (A) vom Handschuhfach abtrennen.

11.	Scharnierstifte (A) ausbauen, dann Handschuhfach (B) abnehmen.

12.	Befestigungsschraube lösen, dann Heizungssteuergerät (A) abtrennen.

13.	Steckverbinder (A) und Schlauch (B) abziehen, dann Heizungssteuergerät entfernen.

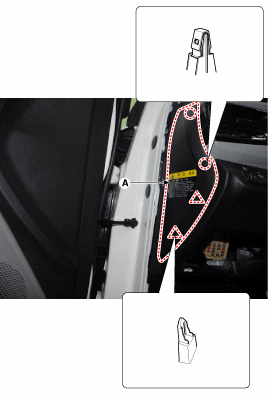

14.	Armaturenbrett-Seitenverkleidung [LH] (A) mit einem Ausbauwerkzeug entfernen.

15.	Deckel (A) des Sicherungskastens im Beifahrer-Fußraum abnehmen.

16.	Befestigungsschrauben lösen, dann Seilzug (A) des Motorhauben-Entriegelungsgriffs entfernen.

17.	Schrauben lösen, dann untere Armaturenbrettverkleidung (A) abtrennen.

18.	Steckverbinder (A) des unteren Armaturenbrettschalters abziehen.

19.	Schrauben lösen, dann die untere Armaturenbrettverkleidung (A) entfernen.

20.	Steckverbinder der Start-/Stopp-Taste (A) und Steckverbinder (B) des Warnblinkanlagenschalters abziehen.

21.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Steckerverbindung prüfen

•	Beschädigte Clips auswechseln.
