Kia Stonic (YB): Armaturenbrett / Lenksäulenverkleidungsbleich

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Armaturenbrett / Lenksäulenverkleidungsbleich

Bauteile und bauteile-Übersicht

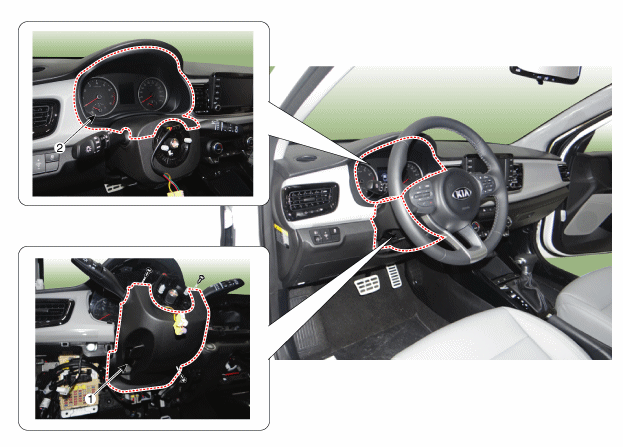

BAUTEILE-ÜBERSICHT

1. Untere Lenksäulenverkleidung

2. Obere Lenksäulenverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

[Obere Lenksäulenverkleidung]

1.	Obere Lenksäulenverkleidung (A) mit einem Ausbauwerkzeug entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Beschädigte Clips auswechseln.

[Untere Lenksäulenverkleidung]

1.	Obere Lenksäulenverkleidung (A) mit einem Ausbauwerkzeug entfernen.

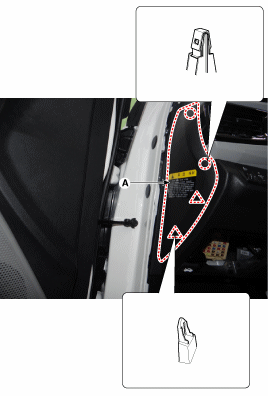

2.	Armaturenbrett-Seitenverkleidung [LH] (A) mit einem Ausbauwerkzeug entfernen.

3.	Deckel (A) des Sicherungskastens im Beifahrer-Fußraum abnehmen.

4.	Befestigungsschrauben lösen, dann Seilzug (A) des Motorhauben-Entriegelungsgriffs entfernen.

5.	Schrauben lösen, dann untere Armaturenbrettverkleidung (A) abtrennen.

6.	Steckverbinder (A) des unteren Armaturenbrettschalters abziehen.

7.	Befestigungsschrauben lösen, dann untere Lenksäulenabdeckung (A) entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Steckerverbindung prüfen

•	Beschädigte Clips auswechseln.
