Kia Stonic (YB): Kupplungsystem / Kupplungsausrückgabel und Kupplungsausrücklager

Kia Stonic (YB) Reparaturanleitung / Kupplungsystem / Kupplungsausrückgabel und Kupplungsausrücklager

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

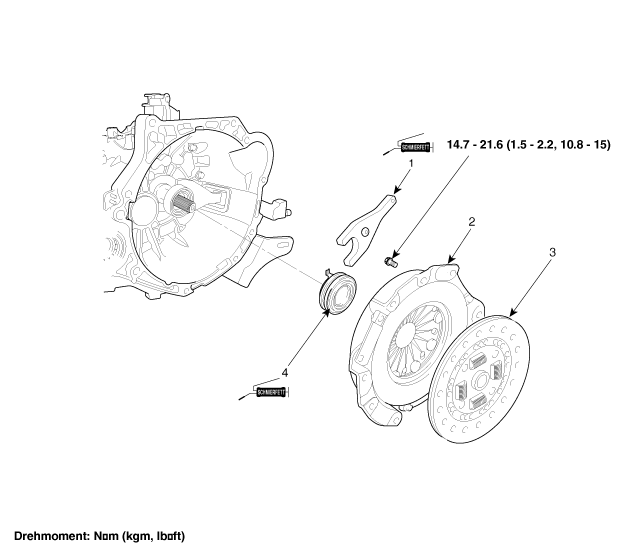

[Benzin 1.0 / 1.4]

1. Ausrückgabel
2. Kupplungsdeckel

3. Kupplungsscheibe
4. Ausrücklager

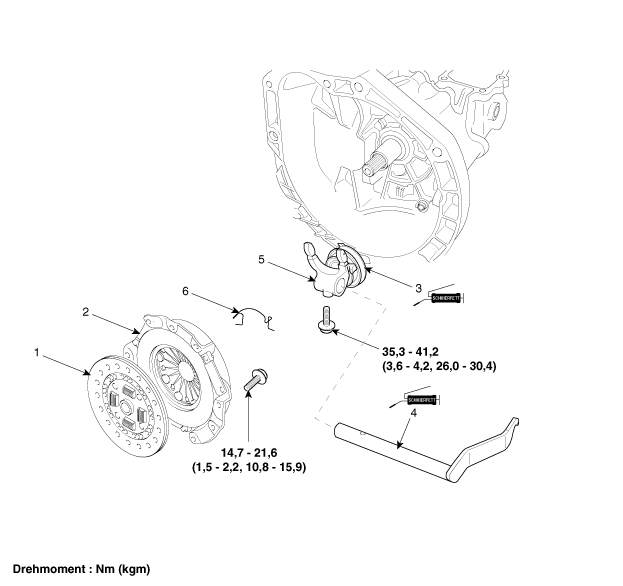

[Benzin 1.2]

1. Kupplungsscheibe
2. Kupplungsdeckel
3. Ausrücklager
4. Kupplungs-Ausrückhebel

5. Rückstellfeder
6. Ausrückgabel
7. Rückstellclip

Reparaturverfahren

Ausbau

[Benzin 1.2]

1.	Getriebe ausbauen. G 1,2 MPI KAPPA (Siehe Schaltgetriebe - " Schaltgetriebe")

2.	Senkschraube (A) lösen und den Kupplungsausrückhebel ausbauen, danach Kupplungsausrücklager und Ausrückgabel entfernen.

3.	Rückstellclip (A) entfernen.

[Benzin 1.0 / 1.4]

1.	Getriebe ausbauen. G 1,0 T-GDI KAPPA (Siehe Schaltgetriebe - " Schaltgetriebe") G 1.4 MPI KAPPA (Siehe Schaltgetriebe - "Schaltgetriebe")

2.	Kupplungsausrücklager (A) ausbauen.

3.	Clip (A) ziehen.

4.	Kupplungs-Ausrückgabel (A) ausbauen.

5.	Manschette (A) entfernen.

Einbau

[Benzin 1.2]

Mehrzweckschmierfett in die Rille des Ausrücklagers auftragen.

Empfohlenes Schmierfett:CASMOLY L9508

Fassungsvermögen:0,4 ~ 0,8 g

2.	Rückstellclip (A) einbauen und Kupplungsausrücklager und Ausrückgabel zusammenbauen.

Mehrzweckfett auf den Lösehebel (A) auftragen.

Empfohlenes Schmierfett:CASMOLY L9508

Fassungsvermögen:0,2 ~ 0,4 g

Ausrückhebel und nachfolgend Kupplungsausrücklager und Ausrückgabel einbauen, dann Senkschraube (A) anziehen.

Anzugsdrehmoment:

35,3 - 41,2 Nm (3,6 - 4,2 kgm)

5.	Getriebe einbauen. G 1,2 MPI KAPPA (Siehe Schaltgetriebe - " Schaltgetriebe")

[Benzin 1.0 / 1.4]

1.	Manschette (A) einbauen.

2.	Clip an der Kupplungs-Ausrückgabel anbringen.

Schmierfett an Position A, B und C auftragen.

EINBAUSTELLE	Menge (g)	Bemerkungen
a	0,3 ~ 0,5	Ausrücklager und -gabel
b	0,5 ~ 1,0	Ausrückgabel und Gelenkpunkt
c	0,4 ~ 0,8	Ausrückzylinder und -gabel

Fett rund um die Lochfläche des Kupplungsausrücklagers auftragen.

Spezifiziertes Fett:CASMOLY L9508

Menge:0,5 ~ 1,0 g

5.	Kupplungsausrückgabel (B), Kupplungsausrücklager (A).

6.	Getriebe einbauen. G 1,0 T-GDI KAPPA (Siehe Schaltgetriebe - " Schaltgetriebe") G 1.4 MPI KAPPA (Siehe Schaltgetriebe - "Schaltgetriebe")
