Kia Stonic (YB): Stoßfänger vorn / Kühlergrill

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Stoßfänger vorn / Kühlergrill

Bauteile und bauteile-Übersicht

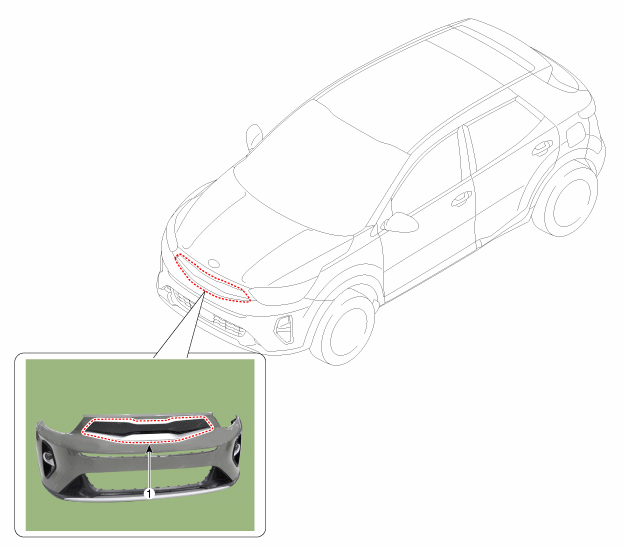

BAUTEILE-ÜBERSICHT

1. Kühlergrill

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Die vordere Stoßfängerabdeckung abnehmen. (Siehe Vorderer Stoßfänger - "Vordere Stoßfängereinheit")

2.	Energieabsorber des vorderen Stoßfängers (A) entfernen.

3.	Das untere Stoßfängergitter (A) vorne entfernen.

4.	Befestigungsschrauben lösen, dann das vordere Stoßfängergitter (A) entfernen.

5.	Befestigungsschrauben lösen, dann die obere Kühlergrillabdeckung (A) entfernen.

6.	Befestigungsschrauben lösen, dann Kühlergrill (A) des vorderen Stoßfängers entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Beschädigte Clips auswechseln.
