Kia Stonic: Radaufhängung hinten / Hinterer Stoßdämpfer

Kia Stonic (YB) Reparaturanleitung / Radaufhängung / Radaufhängung hinten / Hinterer Stoßdämpfer

Bauteile und bauteile-Übersicht

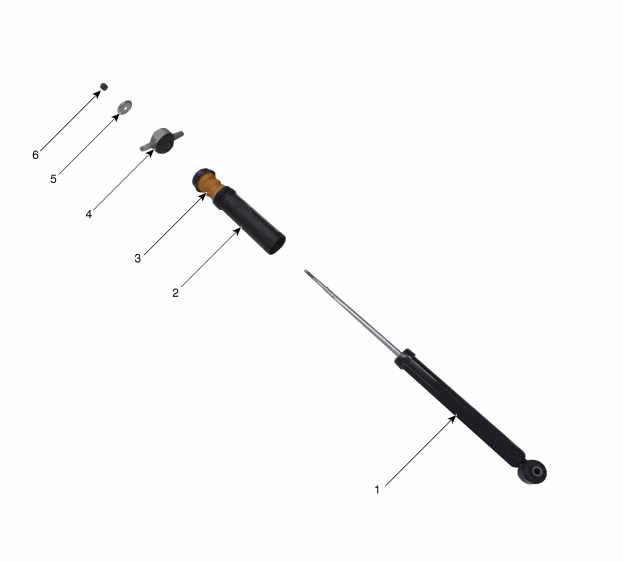

BAUTEILE-ÜBERSICHT

1. Stoßdämpfer
2. Staubschutz
3. Stoßfängeranschlag
4. Dämpferelement
5. Halter
6. Sicherungsmutter

Reparaturverfahren
Ausbau
1.

Radmuttern, Hinterrad und -reifen von hinterer Radnabe abnehmen.

Anzugsdrehmoment.

107,9 ~ 127,5 Nm (11,0 ~ 13,0 kgm)



Beim Ausbau der Räder darauf achten, dass die Nabenschrauben nicht beschädigt werden.

2.

Untere Schraube des Stoßdämpfers lösen.

Anzugsdrehmoment.

98,0 ~ 117,6 Nm (10,0 ~ 12,0 kgm)



Den Rangierwagenheber unter dem Drehstab einrichten, um den Stoßdämpfer im unbelasteten Zustand zu entfernen.

3.

Die Schrauben lösen und hinteren Stoßdämpfer ausbauen.

Anzugsdrehmoment.

49,0 - 63,7Nm (5,0 - 6,5kgm)

4.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

PRÜFUNG
1.

Gummiteile auf Verschleiß und Alterung prüfen.

2.

Kolbenstange (A) niederdrücken und herausziehen und dabei auf ungleichmäßigen Widerstand und ungewöhnliche Geräuschentwicklung prüfen.

Behebung

1.

Kolbenstange vollständig herausziehen.

2.

Federbeinpatrone im Bereich "A" anbohren, um das Gas aus dem Zylinder entweichen zu lassen.



Das austretende Gas ist harmlos; es ist jedoch auf auf Späne zu achten, die beim Bohren aufgewirbelt werden könnten.
