Kia Stonic (YB): Heckklappe / Heckklappeneinheit

Kia Stonic (YB) Reparaturanleitung / Rücksitz / Heckklappe / Heckklappeneinheit

Bauteile und bauteile-Übersicht

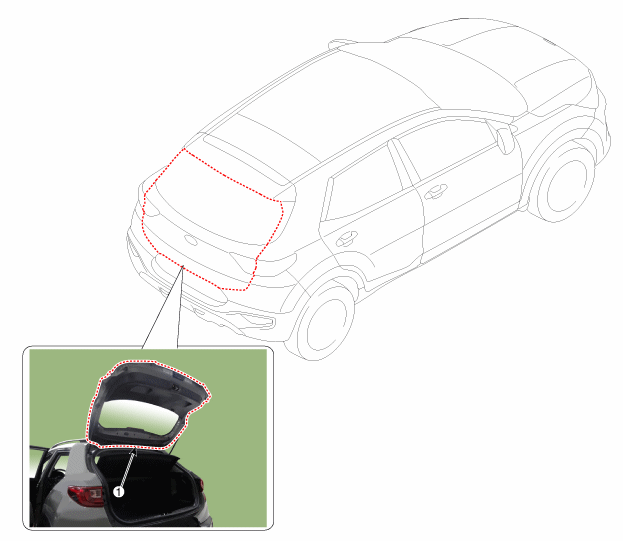

BAUTEILE-ÜBERSICHT

1. Heckklappe

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Befestigungsclips und Schrauben der Heckklappenverkleidung lösen.

2.	Heckklappenverkleidung (A) mit dem Ausbauwerkzeug entfernen.

3.	Waschanlagendüse und Steckverbinderdichtung (A) entfernen.

4.	Waschanlagen-Düsenschlauch (A) abtrennen.

5.	Steckverbinder (A) der hochgesetzten Bremsleuchte abziehen.

Befestigungsmuttern des Heckspoilers lösen.

Anzugsdrehmoment:

5,9 ~ 6,4 Nm (0,6 ~ 0,65 kgm)

7.	Heckspoiler (A) entfernen.

8.	Steckverbinder (A) der Heckklappenverlängerung abziehen.

9.	Heckklappenverlängerungsverkabelung (A) trennen.

10.	Die Steckverbinder und den Heckklappenkabelstrang (A) abziehen.

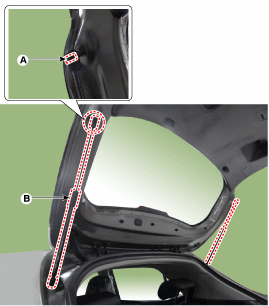

11.	Die Fassungsclips (A) mithilfe eines Schraubendrehers entfernen und dann den Heckklappenheber (B) abtrennen.

12.

Befestigungsschrauben lösen, dann Heckklappeneinheit (A) ausbauen.

Anzugsdrehmoment:

21,6 ~ 26,5 Nm (2,2 ~ 2,7 kgm)

13.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Steckerverbindung prüfen

•	Beschädigte Clips auswechseln.
