Kia Stonic: Dachverkleidung / Dachverkleidungseinheit

Kia Stonic (YB) Reparaturanleitung / Rücksitz / Dachverkleidung / Dachverkleidungseinheit

Bauteile und bauteile-Übersicht

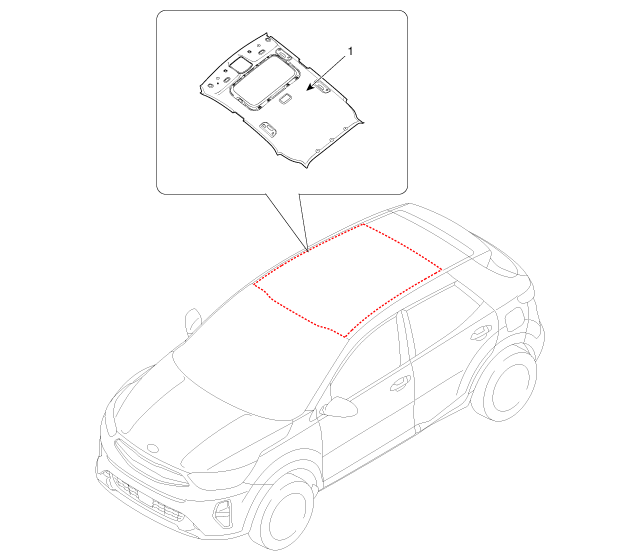

BAUTEILE-ÜBERSICHT

1. Dachverkleidungseinheit


Reparaturverfahren
AUS- UND EINBAU


Handschuhe anziehen, um die Hände zu schützen.



Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

Verkleidung und Bleche nicht beschädigen.

1.

Den Vordersitz ausbauen.

(Siehe Vordersitz - "Vordersitzeinheit")

2.

Rücksitz ausbauen.

(Siehe Rücksitz - "Rücksitz")

3.

Die Verkleidung der A-Säule (A) mit einem Ausbauwerkzeug ausbauen.

4.

Vordere Türeinstiegsverkleidung (A) mit einem Ausbauwerkzeug entfernen.

5.

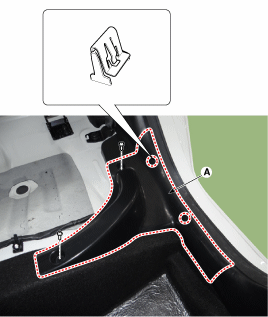

Hintere Türschwellerverkleidung (A) mit einem Ausbauwerkzeug entfernen.

6.

Vordere Sicherheitsgurtverankerung (B) vom EFD-System (A) abziehen.

7.

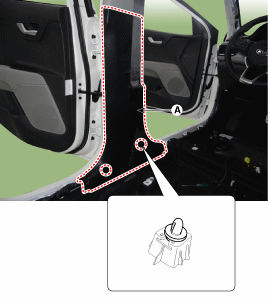

Untere B-Säulenverkleidung (A) mit einem Abzieher ausbauen.

8.

Obere Verkleidung (A) der B-Säule mit einem Ausbauwerkzeug entfernen.

9.

Gepäckraumabdeckung (A) entfernen.

10.

Die hintere Querverkleidung (A) mit einem Ausbauwerkzeug ausbauen.

11.

Befestigungsschraube lösen, dann untere Verankerung des Rücksitzgurts (A) abtrennen.

Anzugsdrehmoment:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 Kgm)

12.

Befestigungsschrauben lösen, dann Kofferraumseitenverkleidung (A) entfernen.

13.

Die Verkleidung der C-Säule (A) mit einem Ausbauwerkzeug ausbauen.

14.

Schraube lösen und Sonnenblende (A) ausbauen.

15.

Schrauben lösen, dann Halter (A) entfernen.

16.

Die Kappen des Haltegriffs (A) abtrennen.

17.

Befestigungsschrauben lösen, dann Haltegriffhalterung (A) auf der Beifahrerseite entfernen.

18.

Befestigungsschrauben lösen, dann Dachkonsolenleuchte (A) ausbauen.

19.

Steckverbinder (A) abziehen und Dachkonsolenleuchte ausbauen.

20.

Lampenglas der Innenraumleuchte (A) mit einem Ausbauwerkzeug entfernen.

21.

Schrauben lösen und Innenraumleuchte (A) abtrennen.



Beim Entfernen der Innenraumleuchte auf die Einsatzsrichtung des Werkzeugs (B) achten.

Wird das Werkzeug in entgegengesetzter Richtung eingeführt, darauf achten, dass die Innenraumleuchte nicht beschädigt wird.

22.

Steckverbinder (A) der Innenraumleuchte (B) abziehen und Innenraumleuchte ausbauen.

23.

Abdeckung des ECM-Spiegels (A) abnehmen.

24.

ECM-Spiegelsteckverbinder (A) abziehen.

25.

Befestigungsschraube des ECM-Spiegels lösen, dann den ECM-Spiegelsockel nach oben drücken, um die Spiegeleinheit (A) auszubauen.

26.

Dachsteckverbinder (A) abziehen, dann die Befestigungsclips entfernen.

[FAHRERSEITE]

[BEIFAHRERSEITE]

27.

Befestigungsclips (A) der Dachverkleidung entfernen.

(Vorne)

28.

Steckverbinder (A) des Schiebedachmotors abziehen.

29.

Die Dachverkleidung (A) durch die Heckklappe aus dem Fahrzeug ausbauen.



Darauf achten, die Dachverkleidung beim Abnehmen nicht zu beschädigen.

30.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Kabelstecker wieder richtig anschließen.

Beschädigte Clips auswechseln.
