Kia Stonic: Innenverkleidung / C-Säulenverkleidung

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Innenverkleidung / C-Säulenverkleidung

Bauteile und bauteile-Übersicht

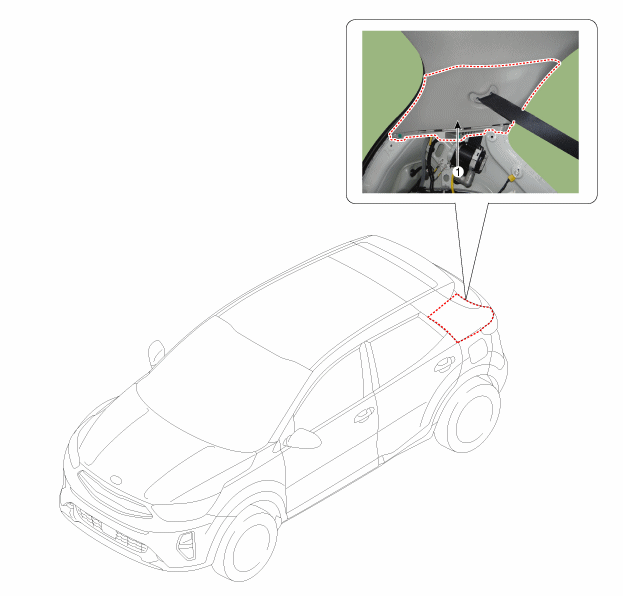

BAUTEILE-ÜBERSICHT

1. C-Säulenverkleidung

Reparaturverfahren
AUS- UND EINBAU


Handschuhe anziehen, um die Hände zu schützen.



Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

Verkleidung und Bleche nicht beschädigen.

1.

Befestigungsschrauben lösen und Rücksitzpolster (A) ausbauen.

2.

Hintertür-Dichtungsprofil und Heckklappendichtungsleiste entfernen.

3.

Gepäckraumabdeckung (A) entfernen.

4.

Hintere Querverkleidung (A) herausnehmen.

5.

Befestigungsschraube lösen, dann untere Verankerung des Rücksitzgurts (A) abtrennen.

Anzugsdrehmoment:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgm)

6.

Befestigungsschrauben lösen, dann Kofferraumseitenverkleidung (A) entfernen.

7.

C-Säulenverkleidung (A) abnehmen.

8.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Beschädigte Clips auswechseln.

Wenn die Verkleidung ausgebaut wurde, die Clips (B) durch neue ersetzen.
