Kia Stonic (YB): Bremsanlage / Bremspedal

Kia Stonic (YB) Reparaturanleitung / Bremsanlage / Bremsanlage / Bremspedal

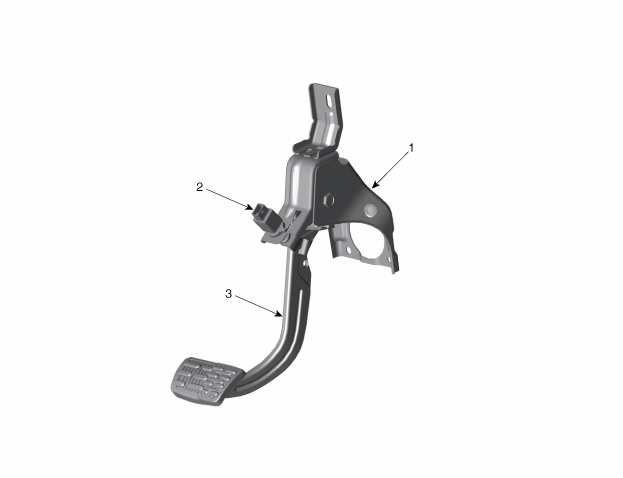

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Bremsträgereinheit
2. Bremslichtschalter
3. Pedaleinheit

Reparaturverfahren

Ausbau
1.

Zündung "ausschalten" und Batterieminuspol (-) abklemmen.
2.

Untere Armaturenbrettverkleidung abbauen.

(Siehe Karosserie - "Untere Armaturenbrettverkleidung")

3.

Steckverbinder (A) des Bremsschalters abziehen.
4.

Sicherungsstift (A) und Splint (B) trennen.
5.

Befestigungsmuttern (A) des Bremspedals ausschrauben.

Anzugsdrehmoment:

16,7 ~ 25,5 Nm (1,7 ~ 2,6 kgm)

PRÜFUNG
1.

Buchsen auf Verschleiß prüfen.
2.

Bremspedal auf Verformung und Verdrehung prüfen.
3.

Bremspedal-Rückholfeder auf Beschädigung prüfen.
Einbau
1.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
