Kia Stonic (YB): Bremsanlage / Bremsleitungssystem

Kia Stonic (YB) Reparaturanleitung / Bremsanlage / Bremsanlage / Bremsleitungssystem

Bauteile und bauteile-Übersicht

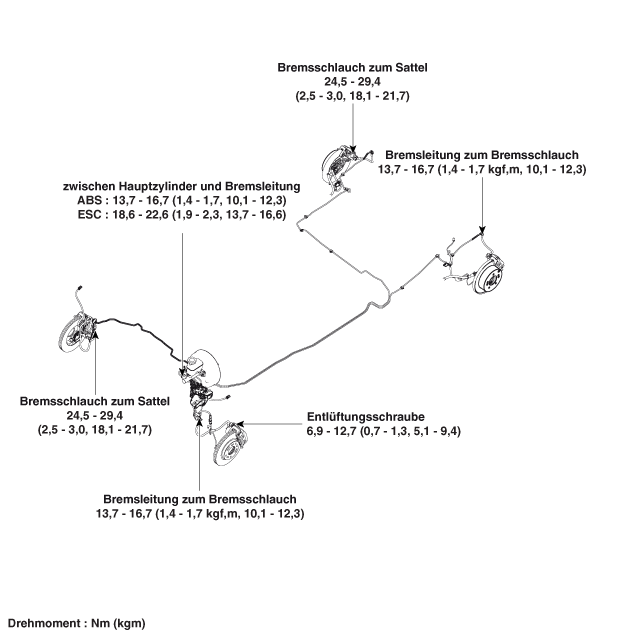

BAUTEILE-ÜBERSICHT

Reparaturverfahren

Ausbau
1.

Steckverbinder des Bremsflüssigkeitsfüllstandssensor (A) abziehen und Behälterdeckel abnehmen.
2.

Vorderrad/Hinterräder und -reifen abmontieren.

Anzugsdrehmoment.

107,9 ~ 127,5 Nm (11,0 ~ 13,0 kgm)

3.

Bremsschlauchclip (A) abziehen.
4.

Bördelmutter (B) lösen und Bremsleitung abziehen.

Anzugsdrehmoment.

13,7 ~ 16,7 Nm (1,4 ~ 1,7 kgm)

5.

Schraube (A) lösen und Bremsschlauch vom Sattel abnehmen.

Anzugsdrehmoment.

24,5 ~ 29,4 Nm (2,5 ~ 3,0 kgm)

PRÜFUNG
1.

Die Bremsleitungen auf Risse, Faltenbildung und Korrosion untersuchen.
2.

Die Bremsschläuche auf Risse, Beschädigung und lverlust prüfen.
3.

Die Bremsleitungs-Bördelmuttern auf Beschädigung und lverlust überprüfen.
4.

Montagehalterung des Bremsschlauchs auf Risse oder Verformung prüfen.
Einbau
1.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

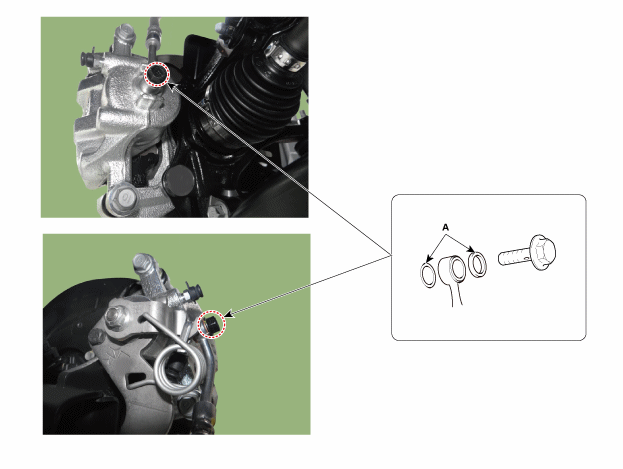

Beim Einsetzen stets eine neue Unterlegscheibe (A) verwenden.
2.

Nach dem Einbau das Bremssystem entlüften.

(Siehe Bremssystem - "Bremssystem")

3.

Auf verschüttetes Bremsöl prüfen.
