Kia Stonic: Karosserie (Innen und Außen) / Bauteile

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Bauteile

Bauteile und bauteile-Übersicht

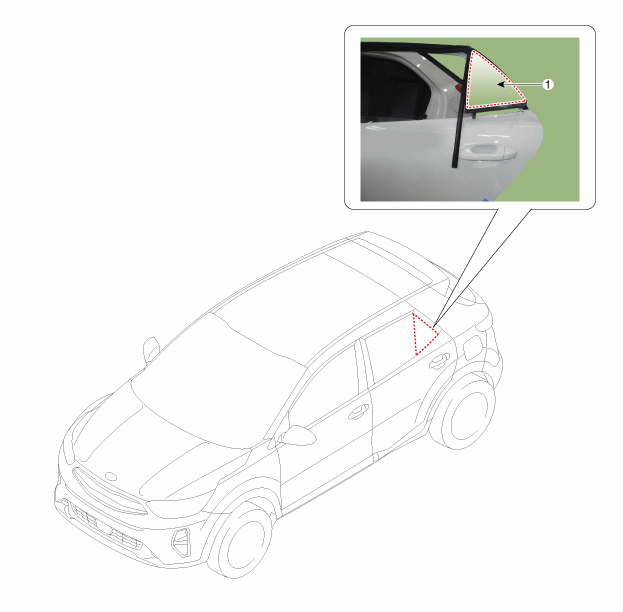

BAUTEILE-ÜBERSICHT

1. Hintere feste Scheibe


Reparaturverfahren
AUS- UND EINBAU
1.

Auf den Fensterheberschalter drücken und Hintertürfensterscheibe nach unten ziehen.

2.

Hintere Türverkleidung abbauen.

(Siehe Hintertür - "Hintertürverkleidung")

3.

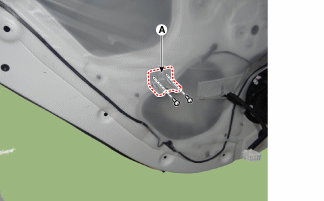

Befestigungsschraube lösen, dann Vordertürinnengriff (A) entfernen.

4.

Vorderen Innentürgriff (B) nach Lösen der Schrauben entfernen.

5.

Schrauben lösen, dann Montagehalterung (A) des Türinnengriffs entfernen.

6.

Steckverbinder (A) des Vordertürlautsprechers abziehen, dann Befestigungsclips der Verkabelung entfernen.

7.

Vordertürverkleidungsabdichtung (A) abbauen.

8.

Inneres Dichtungsprofil (A) am Vordertürfensterschacht entfernen.

9.

Äußeres Dichtungsprofil (A) am Vordertürfensterschacht entfernen.

10.

Türdichtungsprofil (A) abtrennen.

11.

Befestigungsschrauben lösen.

12.

Hintere feststehende Vierecksscheibe und -einfassung (A) entfernen.

13.

Hintertürprofil (A) abbauen.

14.

Dreiecksfenster (A) ausbauen.

15.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Steckerverbindung prüfen

Verriegelung/Entriegelung und Öffnung/Schließung der Tür überprüfen.

Beschädigte Clips auswechseln.
