Kia Stonic (YB) Reparaturanleitung / Elektrische Anlage / Automatische Lichtsteuerung (AUTO-Licht)

Technische daten
Technische Daten

Bauteil
Technische Daten
Nennspannung
5 V
Motorlast
Max. 1 mA (Relaislast)
Beleuchtung (Lux)
50
1,22 ± 0,27 V
150
3,23 ± 0,71 V

Bauteile und bauteile-Übersicht

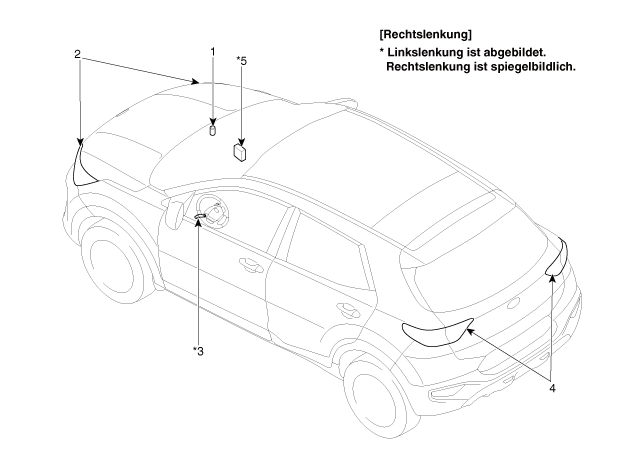

BAUTEILE-ÜBERSICHT

1. AUTO Licht-Sensor
2. Scheinwerfer
3. Lichtschalter (mit Licht-Automatik)
4. Rückleuchten
5. BCM (Karosserie-Steuermodul)

Schematische darstellungen

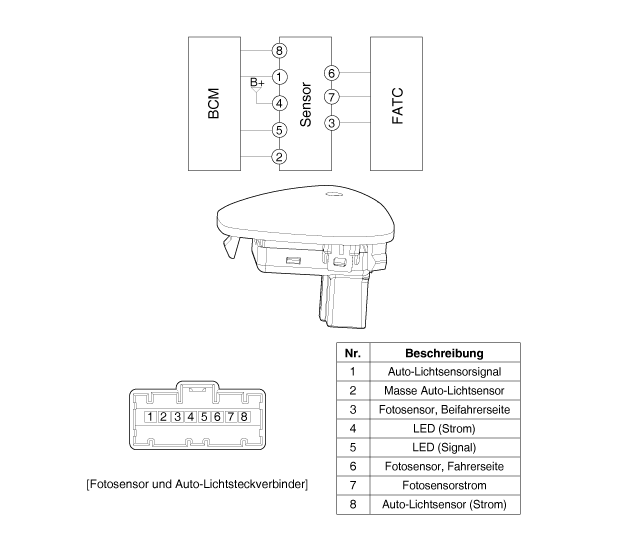

Schaltplan

Beschreibung und bedienung
Beschreibung

Bei diesem System wird ein Beleuchtungssensor verwendet, der die Schlussleuchte und die Scheinwerfer basierend auf der Änderung der Lichtverhältnisse in der Umgebung automatisch einschaltet. Die Aktivierung erfolgt, wenn das Fahrzeug in einen Tunnel hinein-/aus einem Tunnel herausfährt oder wenn sich die Beleuchtungsbedingungen aufgrund von Regen, Schnee oder Nebel verändern. Die folgenden Sicherheitshinweise für den Gebrauch des Systems sind zu beachten.

1.

Kein anderes Gerät auf diesem Gerät anbringen.

2.

Bei schlechten Sichtverhältnissen wie z.B. Nebel, Starkregen oder starker Bewölkung unbedingt auf manuell schalten.

3.

Die Beleuchtungsintensität in einem tatsächlichen Fahrzeug ist nicht immer konstant und die Ein-/Ausschaltzeit der Leuchten kann je nach Klima, Jahreszeit und Umgebung variieren.

4.

Dieses System nur bei Sonnenaufgang und Sonnenuntergang verwenden und manuell kontrollieren, ob die Steuerleuchte ein- oder ausgeschaltet ist.

5.

Ein Fehler kann auftreten, wenn eine dünne Blockierschicht, die die interne Beleuchtung verändert, aufgetragen wird.
