Kia Stonic: Audio / Audioeinheit
Bauteile und bauteile-Übersicht

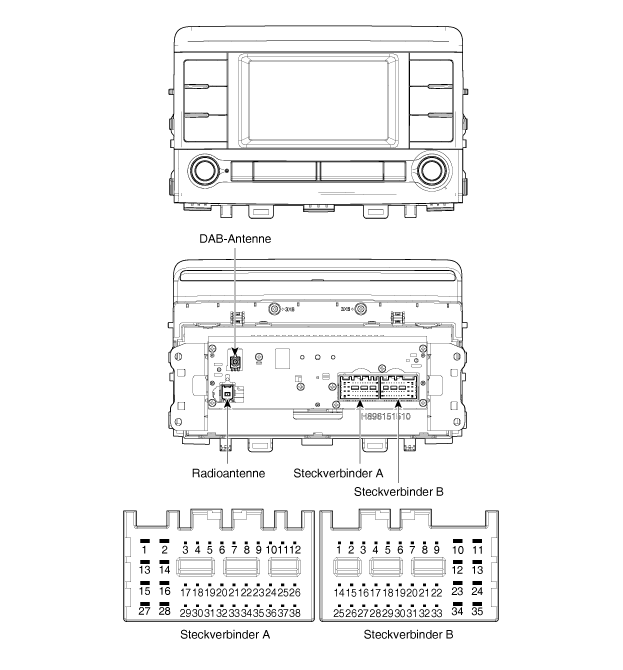

[Radio/Bluetooth/MP3 (Typ A)] |

BELEGUNG DER STECKERKLEMMEN
Nr.
|
STECKER A
|
STECKER B
|
1
|
Lautsprecher (-) der linken Hintertür
|
-
|
2
|
Lautsprecher (-) der linken Hintertür
|
MIC (-)
|
3
|
-
|
-
|
4
|
-
|
-
|
5
|
-
|
Antennenstrom
|
6
|
Kamera Strom
|
Beleuchtung (-)
|
7
|
Videokamera
|
Multimedia-CAN (High)
|
8
|
-
|
-
|
9
|
-
|
Ausgangssignal ALT links (+)
|
10
|
AUX Audio, Eingang rechts
|
Batterie (+)
|
11
|
AUX_Detect
|
Batterie (+)
|
12
|
Fernbedienung des Lenkrads
|
Masse
|
13
|
Lautsprecher (-) der linken Vordertür
|
Masse
|
14
|
Lautsprecher (-) der linken Vordertür
|
MIC (Masse)
|
15
|
Lautsprecher (+) der rechten Vordertür
|
MIC (-)
|
16
|
Lautsprecher (+) der rechten Vordertür
|
-
|
17
|
-
|
-
|
18
|
-
|
-
|
19
|
-
|
Beleuchtung (-)
|
20
|
Masse Kameraabschirmung
|
Multimedia-CAN (Low)
|
21
|
Masse Videokamera
|
-
|
22
|
-
|
ACC
|
23
|
-
|
-
|
24
|
AUX Audio, Eingang links
|
-
|
25
|
AUX Audio Masse
|
Rückwärtsgang
|
26
|
Lenkrad-Fernbedienung (Masse)
|
Tür öffnen
|
27
|
Lautsprecher (+) der rechten Hintertür
|
Türentriegelung
|
28
|
Lautsprecher (+) der rechten Hintertür
|
Feststellbremse
|
29
|
-
|
P Position
|
30
|
-
|
AV-Schlussleuchte
|
31
|
-
|
-
|
32
|
RVM-Kamera : -
|
-
|
Kein RVM-Kamera : Masse
|
33
|
-
|
IGN1
|
34
|
-
|
-
|
35
|
-
|
-
|
36
|
-
|
|
37
|
-
|
38
|
Fahrzeuggeschwindigkeit
|

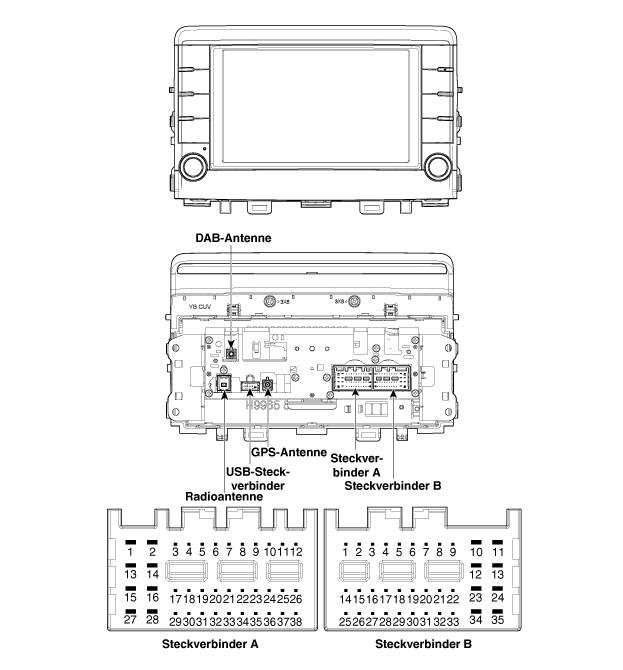

[Radio/Bluetooth/MP3 (Typ B)] |

BELEGUNG DER STECKERKLEMMEN
Nr.
|
STECKER A
|
STECKER B
|
1
|
Lautsprecher (-) der linken Hintertür
|
-
|
2
|
Lautsprecher (-) der linken Hintertür
|
MIC (-)
|
3
|
USB Masse
|
-
|
4
|
USB Daten (-)
|
-
|
5
|
USB Daten (-)
|
FERNBEDIENUNG/ANTENNE
|
6
|
Stromversorgung USB
|
Beleuchtung (-)
|
7
|
Kamera VIN
|
-
|
8
|
-
|
-
|
9
|
-
|
-
|
10
|
AUX Eingang rechts
|
Batterie (+)
|
11
|
AUX_Detect
|
Batterie (+)
|
12
|
Fernbedienung des Lenkrads
|
Masse
|
13
|
Lautsprecher (-) der linken Vordertür
|
Masse
|
14
|
Lautsprecher (-) der linken Vordertür
|
-
|
15
|
Lautsprecher (+) der rechten Vordertür
|
MIC (-)
|
16
|
Lautsprecher (+) der rechten Vordertür
|
-
|
17
|
-
|
-
|
18
|
-
|
Fahrzeuggeschwindigkeit
|
19
|
-
|
Beleuchtung (-)
|
20
|
Kamera Strom
|
-
|
21
|
Kamera VIN Masse
|
-
|
22
|
-
|
ACC
|
23
|
-
|
-
|
24
|
AUX Eingang links
|
-
|
25
|
AUX-Masse
|
Rückwärtsgang
|
26
|
Lenkrad-Fernbedienung (Masse)
|
Tür öffnen
|
27
|
Lautsprecher (+) der rechten Hintertür
|
-
|
28
|
Lautsprecher (+) der rechten Hintertür
|
Feststellbremse
|
29
|
-
|
P Position
|
30
|
-
|
AUTO Licht
|
31
|
-
|
-
|
32
|
Kamera Masse
|
IGN1
|
33
|
Kamera VIN Abschirmung
|
-
|
34
|
-
|
-
|
35
|
-
|
-
|
36
|
Erfassung Kamera
|
|
37
|
-
|
38
|
-
|

Reparaturverfahren
• |
Zum Ausbau Schraubendreher oder Abzieher mit Klebeband umwickeln,
damit keine Komponenten beschädigt werden.
|
• |
Zum Entfernen der Innenverkleidungsteile ein Ausbauwerkzeug aus
Kunststoff verwenden, um die Oberflächen nicht zu beschädigen.
|
• |
Vorsichtig mit der Armaturentafel beim Aus-/Einbau und bei Lagerung
umgehen, da die Verkleidung durch Schmiermittel und Öl verschmutzt
werden kann.
|
|
1. |
Batteriemassekabel abklemmen.
|
2. |
Mittelkonsolenkanal entfernen.
(Siehe Karosserie - "Mittelkonsolenblende")
|
3. |
Befestigungsschrauben lösen, dann Haupteinheit (A) der Audioanlage ausbauen.

|
4. |
Die Audio-Haupteinheit ausbauen, nachdem zuvor Stecker und Antennenkabel
(A) abgezogen wurden.

|
1. |
Die Steckverbinder der Audio-Haupteinheit und das Antennenkabel anschließen.
|
2. |
Audio-Haupteinheit einbauen.
|
3. |
Mittelkonsolenkanal einbauen.
|
4. |
Minuspol (-) der Batterie anschließen.
•
|
Sicherstellen, dass die Kabelstecker richtig angeschlossen
sind.
|
•
|
Die Audioanlage prüfen.
|
|
|
