Kia Stonic: Armaturenbrett / Armaturenbrettträger

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Armaturenbrett / Armaturenbrettträger

Bauteile und bauteile-Übersicht

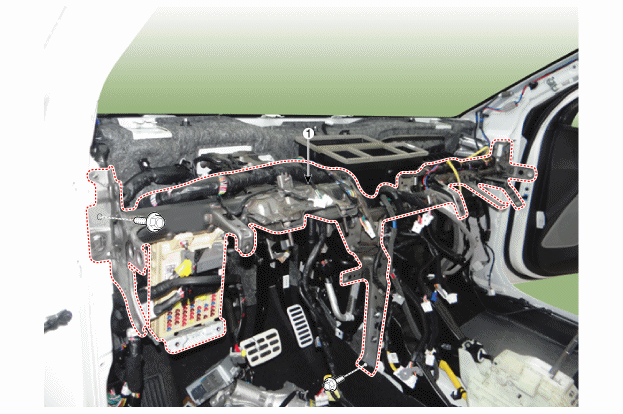

BAUTEILE-ÜBERSICHT

1. Armaturenbrett


Reparaturverfahren
AUS- UND EINBAU


Handschuhe anziehen, um die Hände zu schützen.



Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

Verkleidung und Bleche nicht beschädigen.

1.

Aufprallpolster-Hauptteil ausbauen.

(Siehe Armaturenbrett - "Hauptarmaturenbrett")

2.

Steckverbinder (A) und Befestigungsclips in der A-Säule lösen.

[FAHRERSEITE]

[BEIFAHRERSEITE]

3.

Steckverbinder (A) der Multibox abziehen, dann die Befestigungsclips der Verkabelung entfernen.

[FAHRERSEITE]

[BEIFAHRERSEITE]

4.

Steckverbinder (A) des Beifahrerfußraum-Sicherungskastens abziehen.

5.

Steckverbinder (A) abziehen, dann die Befestigungsclips der Verkabelung entfernen.

6.

Steckverbinder (A) des Airbag-Steuermoduls abziehen.

7.

Steckverbinder des Verdampfer-Temperatursensors (A) abziehen, dann die Befestigungsclips der Verkabelung entfernen.

8.

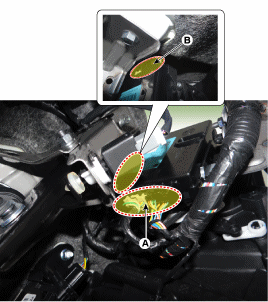

BCM-Steckverbinder (A) und (B) abziehen.

9.

Modusstellantrieb-Steckverbinder (A) abziehen.

10.

Gebläsemotor-Steckverbinder (A) abziehen, dann Kabelbefestigungsclips entfernen.

11.

MOSFET-Steckverbinder (A) und Temperaturregelstellantrieb-Steckverbinder (B) abziehen.

12.

Steckverbinder (A) des Gebläseansaugstellantriebs abziehen.

13.

Steckverbinder (A) der Smartkey-Einheit abziehen.

14.

Kappe (A) und Muttern entfernen, dann Wischerarm (B) ausbauen.

Anzugsdrehmoment:

22,6 ~ 26,5 Nm (2,3 ~ 2,7 kgm)

15.

Düsenschlauch (A) abtrennen.

16.

Befestigungsclips lösen, dann obere Windlaufverkleidung (A) entfernen.

17.

Steckverbinder (A) des Wischermotors abziehen.

18.

Befestigungsschrauben lösen, dann Wischermotor und Gestänge (A) entfernen.

19.

Befestigungsschrauben (A) lösen und Armaturenbrettträger abbauen.

20.

Kappen (A) der Armaturenbrettträger-Schraube entfernen.

21.

Befestigungsschraube und -muttern lösen, dann Armaturenbrettträger (A) ausbauen.

[FAHRERSEITE]

[BEIFAHRERSEITE]

22.

Hauptkabelstrang (A) vom Armaturenbrettträger entfernen.

23.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Sicherstellen, dass das Armaturenbrett richtig auf den Führungsstiften sitzt.

Vor dem Festziehen der Schrauben sicherstellen, dass die Kabelstränge des Armaturenbretts nicht eingeklemmt sind.

Sicherstellen, dass die Kabelstecker richtig eingesteckt sind und dass die Anntennenleitung richtig angeschlossen ist.

Diebstahlsicherungscode für das Radio eingeben, dann die Voreinstellungen für die Radiosender des Kunden.
